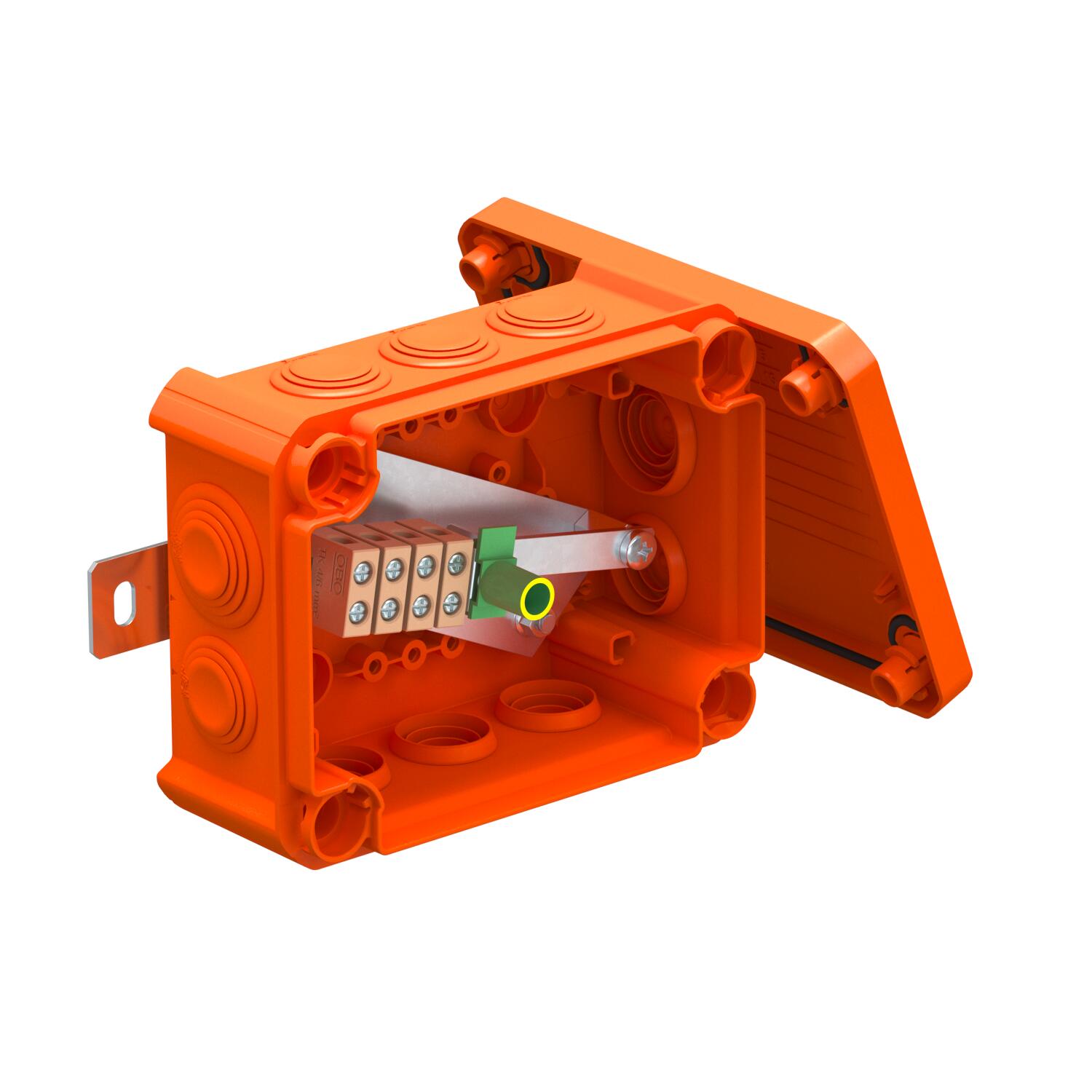

FireBox T100 avec embouts à gradins, simples bornes
Réf. 7205740 | EAN 4012196812325
- Description du produit
-
Description du produitBoîte de dérivation avec embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90. Les bornes en céramique ont été testées selon DIN EN 60998-2-1:2004.
Fourni avec 2 vis d'ancrage MMSplus P 6x35.
-
- Caractéristiques techniques
-
Caractéristiques techniques

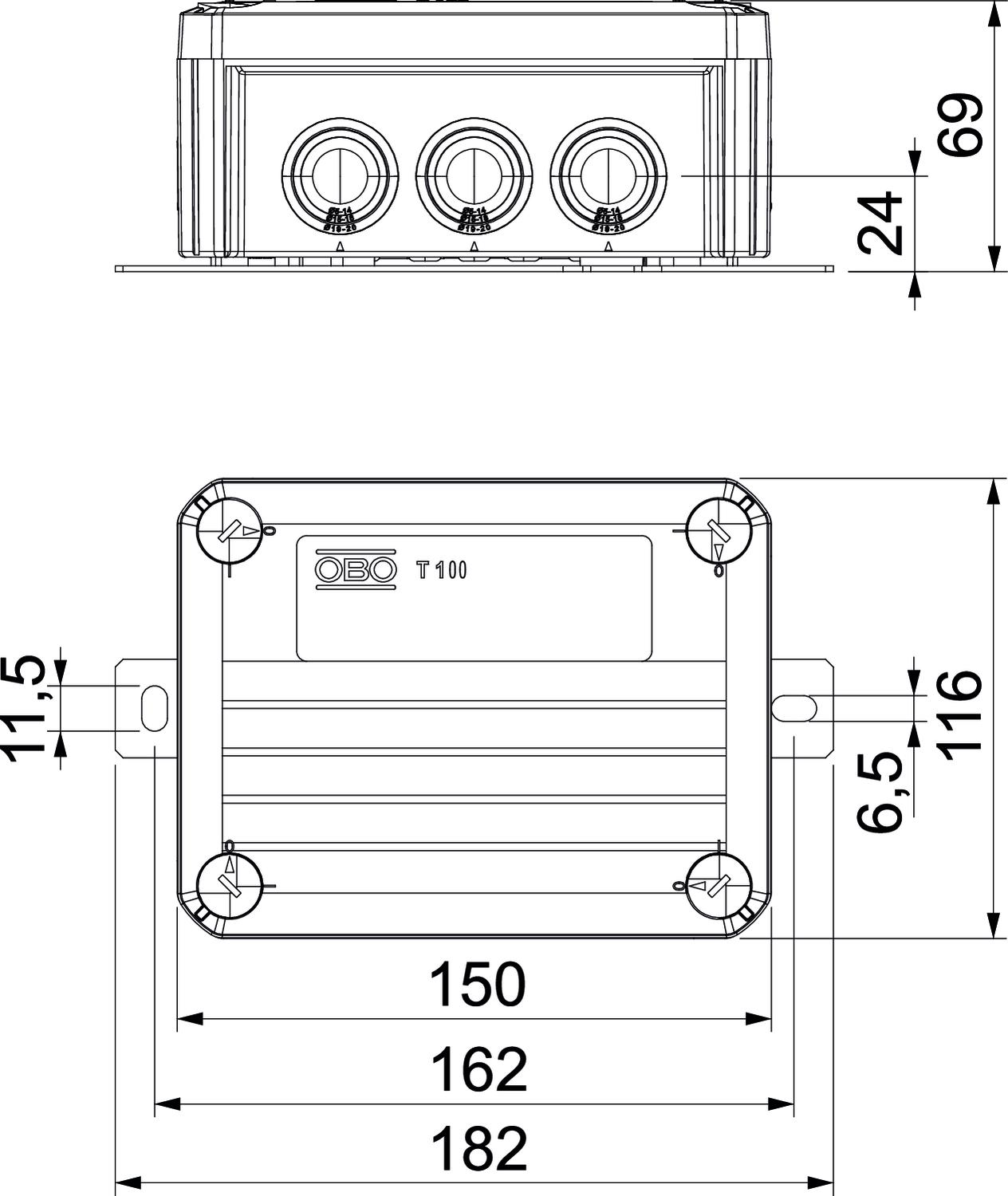

Anti-chocs non Avec blindage non Avec couvercle oui Borne de protection 1 Borne individuelle 4 Cote B 116 mm Cote L 150 mm Cote L1 162 mm Cote L2 182 mm Couleur orangé pastel ; RAL 2003 Couvercle non transparent Couvercle transparent non Dimension 150x116x67 Dimension H 67 mm Dimension intérieure 136x102x57 mm Emboîtable non Empreinte CO2 (GWP) du berceau à la porte 1,6182 kg CO2e / 1 Pièce Entrée par l'arrière non Équipement Borne Fixation avec rattrapage d'aplomb non Fixation du couvercle vissé forme rectangulaire Hauteur 67 mm Indice de protection IP66 Largeur 116 mm Longueur 150 mm Maintien en fonction E 90 Matériau Polypropylène Modèle testé antidéflagrant non Nombre d'entrées 10 Nombre de bornes 5 Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Résistant aux intempéries non Sans halogène oui Section nominale max. 6 mm² Section nominale min. 1,5 mm² Tension d'isolation de mesure Ui 690 V Tension nominale 660 V Type du passage sur le boîtier Membrane graduelle à découper - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

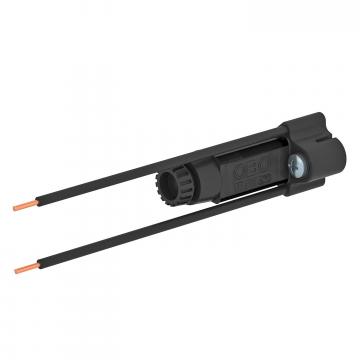

Porte-fusible pour FireBox T
TE-FH 520 7205570 1 Pièce

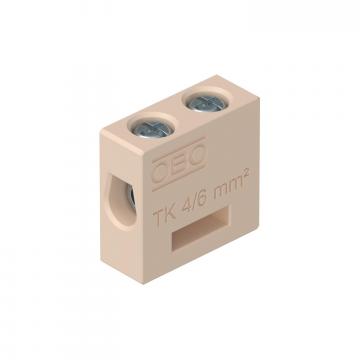

Borne en céramique
TK 06 7205702 5 Pièce

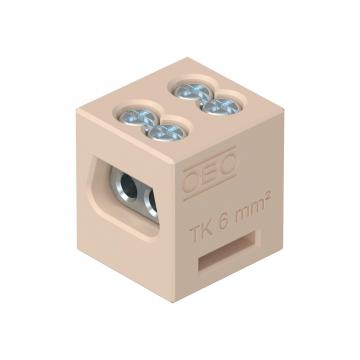

Borne en céramique, double
TK 06-2 7205703 5 Pièce
Embout à tétine pour FireBox série T
EDK 25 OR 7205675 10 Pièce

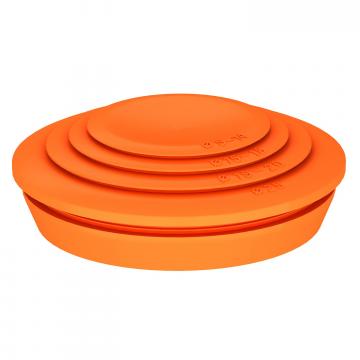

Embout à tétine pour FireBox série T
EDK 32 OR 7205677 10 Pièce
Plaque d'identification pour installation de câbles
KS-E DE 7205423 10 Pièce - Téléchargements
-
