FireBox T250 avec embouts à gradins, simples bornes
Réf. 7205744 | EAN 4012196812349
- Description du produit
-

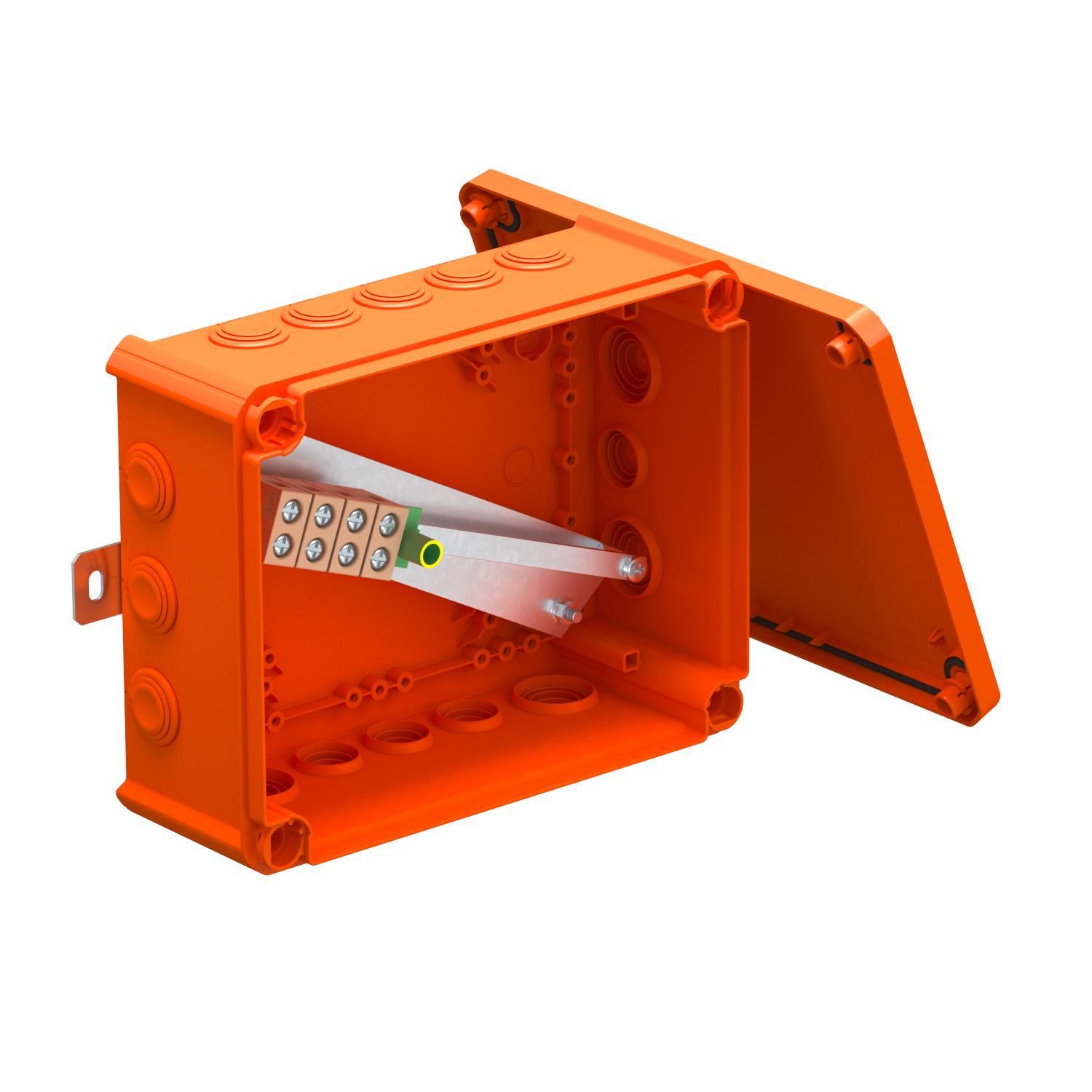

Description du produitBoîte de dérivation avec embouts à gradins souples. Espace de câblage suffisant grâce à une unité de raccordement disposée en diagonal avec bornes céramiques entièrement prémontées et résistant à des températures élevées. Borne de mise à la terre identifiée vert/jaune. Fixation à des pattes extérieures accessibles. Homologation pour installations de câbles avec sécurité de fonctionnement électrique selon la norme DIN 4102 partie 12 dans les classes E30, E60 et E90. Les bornes en céramique ont été testées selon DIN EN 60998-2-1:2004.
Fourni avec 2 vis d'ancrage MMSplus P 6x35.
-
- Caractéristiques techniques
-
Caractéristiques techniques

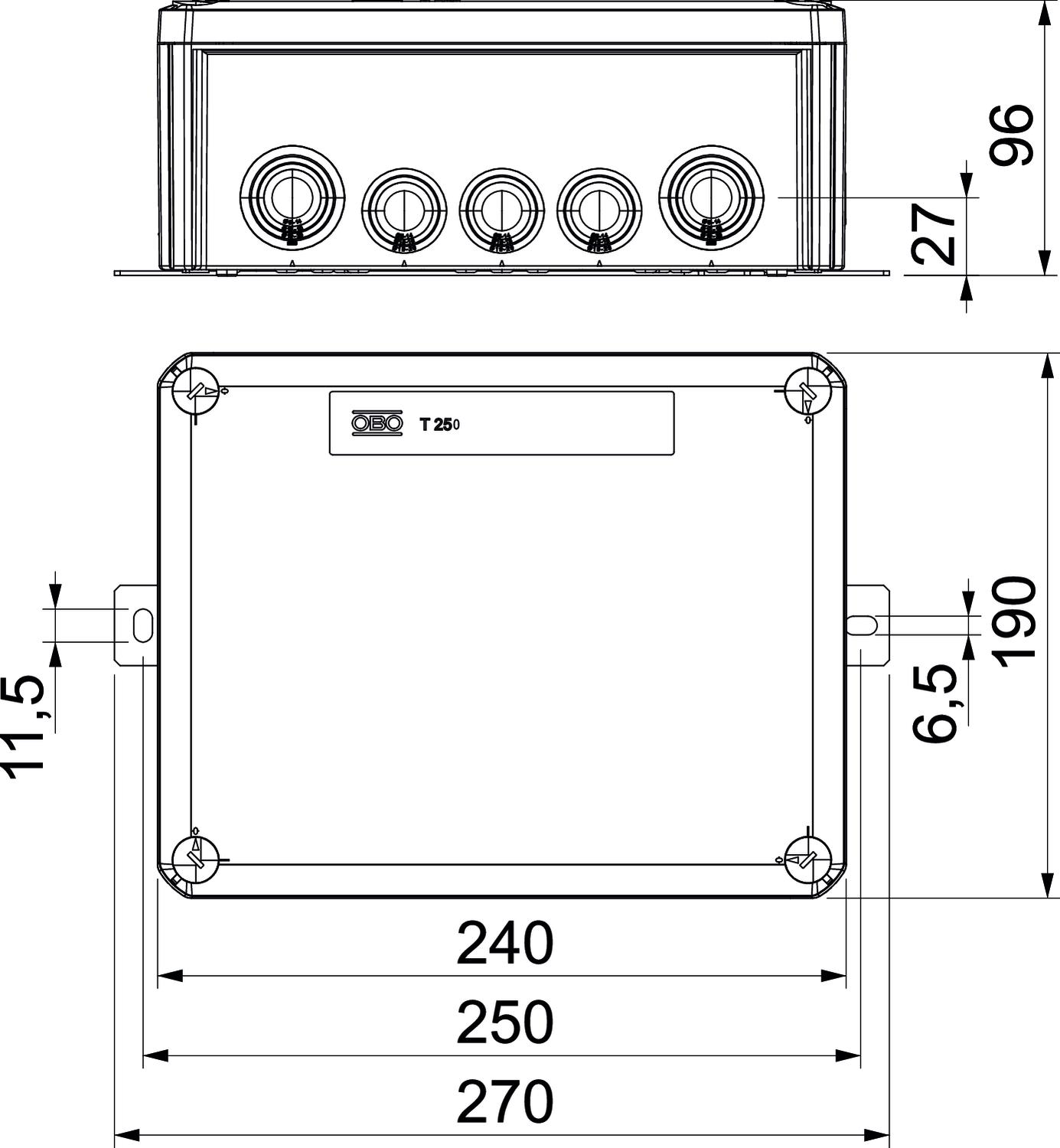

Anti-chocs non Avec blindage non Avec couvercle oui Borne de protection 1 Borne individuelle 4 Cote B 190 mm Cote L 240 mm Cote L1 250 mm Cote L2 270 mm Couleur orangé pastel ; RAL 2003 Couvercle non transparent Couvercle transparent non Dimension 240x190x95 Dimension H 95 mm Dimension intérieure 225x173x86 mm Emboîtable non Empreinte CO2 (GWP) du berceau à la porte 3,2209 kg CO2e / 1 Pièce Entrée par l'arrière non Équipement Borne Fixation avec rattrapage d'aplomb non Fixation du couvercle vissé forme rectangulaire Hauteur 95 mm Indice de protection IP66 Largeur 190 mm Longueur 240 mm Maintien en fonction E 90 Matériau Polypropylène Modèle testé antidéflagrant non Nombre de bornes 5 Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Résistant aux intempéries non Sans halogène oui Section nominale max. 16 mm² Section nominale min. 6 mm² Tension nominale 660 V Type du passage sur le boîtier Membrane graduelle à découper - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Porte-fusible pour FireBox T
TE-FH 520 7205570 1 Pièce

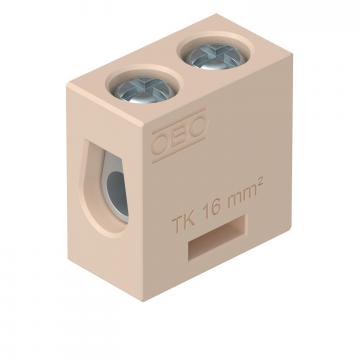

Borne en céramique
TK 16 7205706 5 Pièce

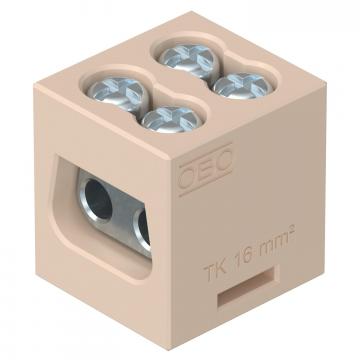

Borne en céramique, double
TK 16-2 7205707 5 Pièce
Embout à tétine pour FireBox série T
EDK 25 OR 7205675 10 Pièce
Embout à tétine pour FireBox série T
EDK 32 OR 7205677 10 Pièce
Plaque d'identification pour installation de câbles
KS-E DE 7205423 10 Pièce - Téléchargements
-
