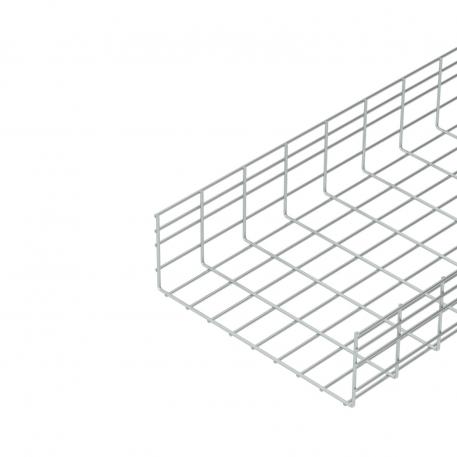

Lourd chemin en treillis SGR 155 G 3000 | 450 | 155 | 6 | 663 | non

Lourd chemin en treillis SGR 155 G

Réf. 6003684 | EAN 4012195380160

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	155 mm

Diamètre du fil	6 mm

Section utile

Maintien en fonction	non

Description du produit

Description du produit

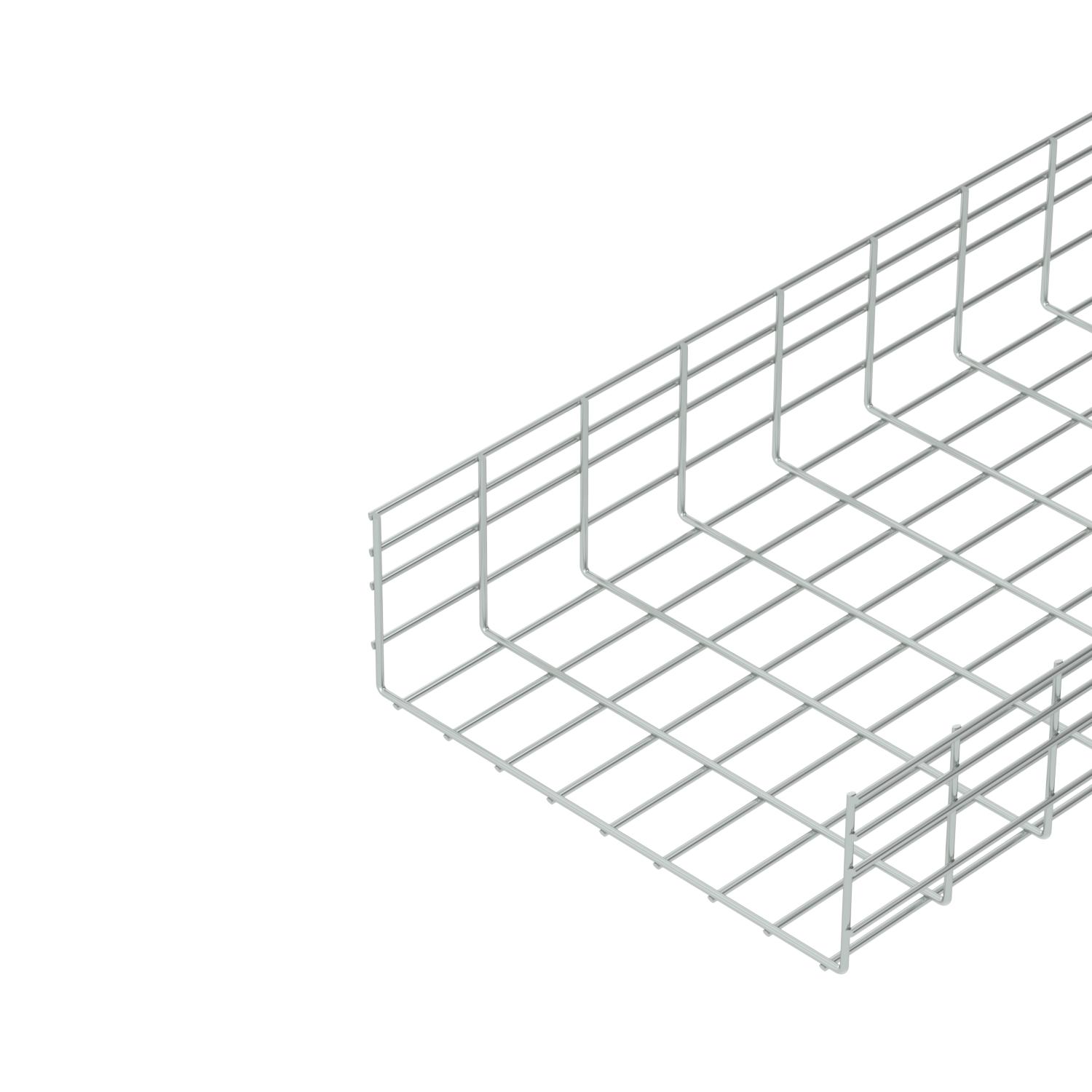

Chemin de câbles en treillis en fils d'acier soudés par points d'une hauteur d'aile de 155 mm.

Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Le maillage est de 50 x 100 mm.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	450 mm
Couleur	zinc
Diamètre du fil	6 mm

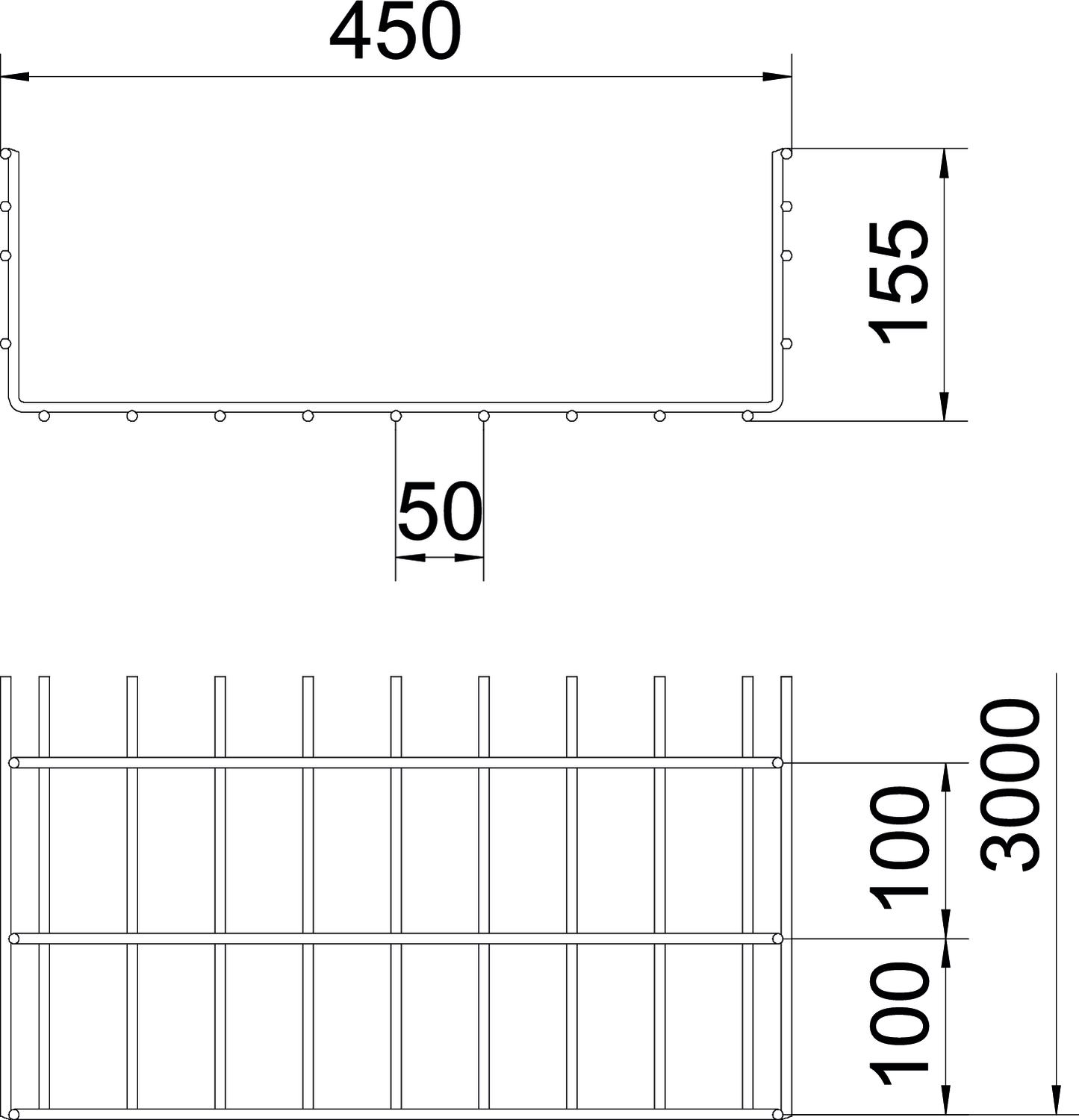

Dimension	155x450x3000
Distance entre support 4,0m	0,6 kN/m
Distance entre supports 2,0m	1,6 kN/m
Distance entre supports 1,0m	4,1 kN/m
Distance entre supports 1,5m	2,5 kN/m
Distance entre supports 2,5m	1,15 kN/m
Distance entre supports 3,0m	0,95 kN/m
Distance entre supports 3,5m	0,83 kN/m
Empreinte CO2 (GWP) du berceau à la porte	9,9668 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	155 mm

Hauteur	6,1 in
Largeur	17,72 in
Largeur	450 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Raccord sans vis	non
Section utile	663 cm²
Section utile	66300 mm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis type SGR 155

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	non	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	non	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	non	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	non	6003687	m	3 m
