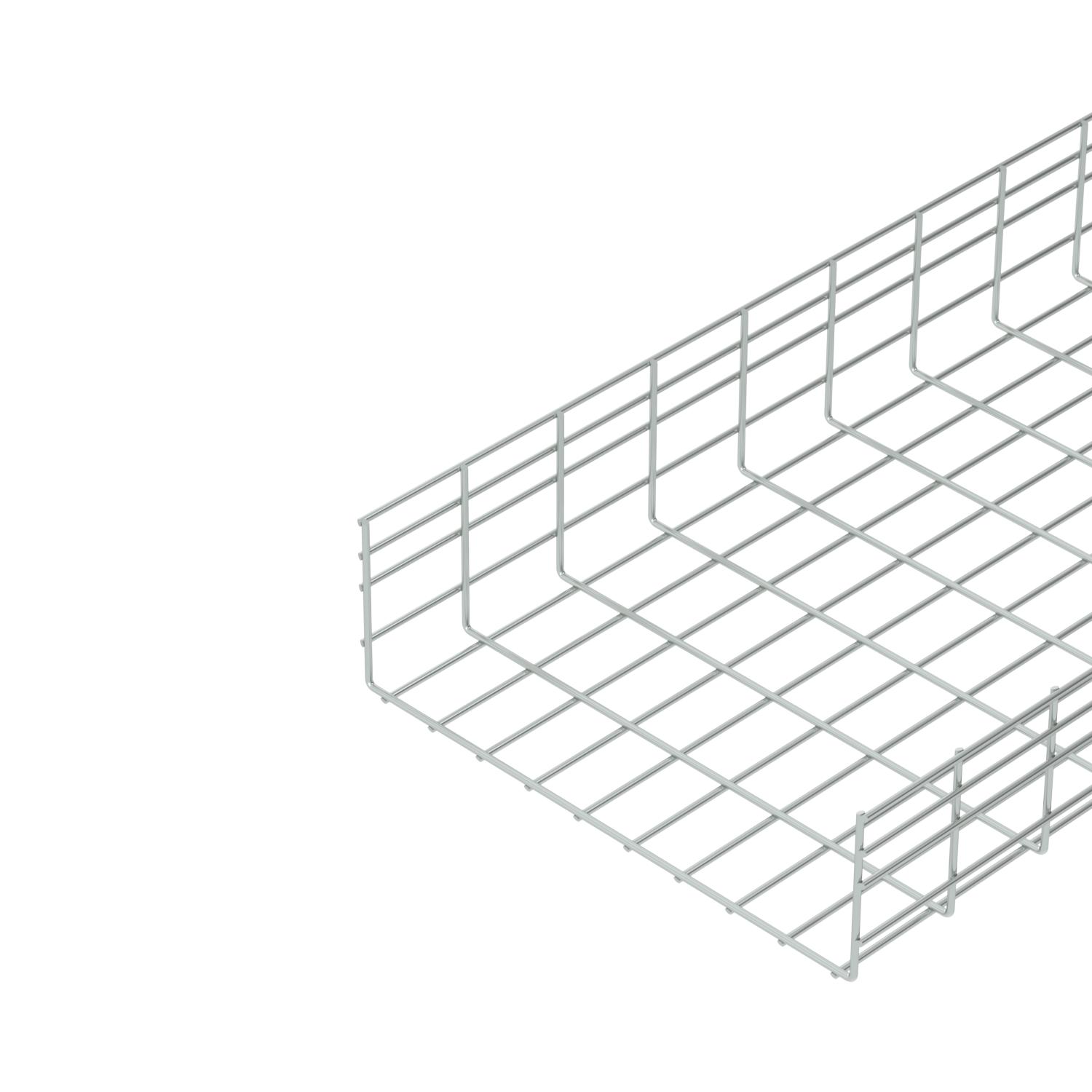

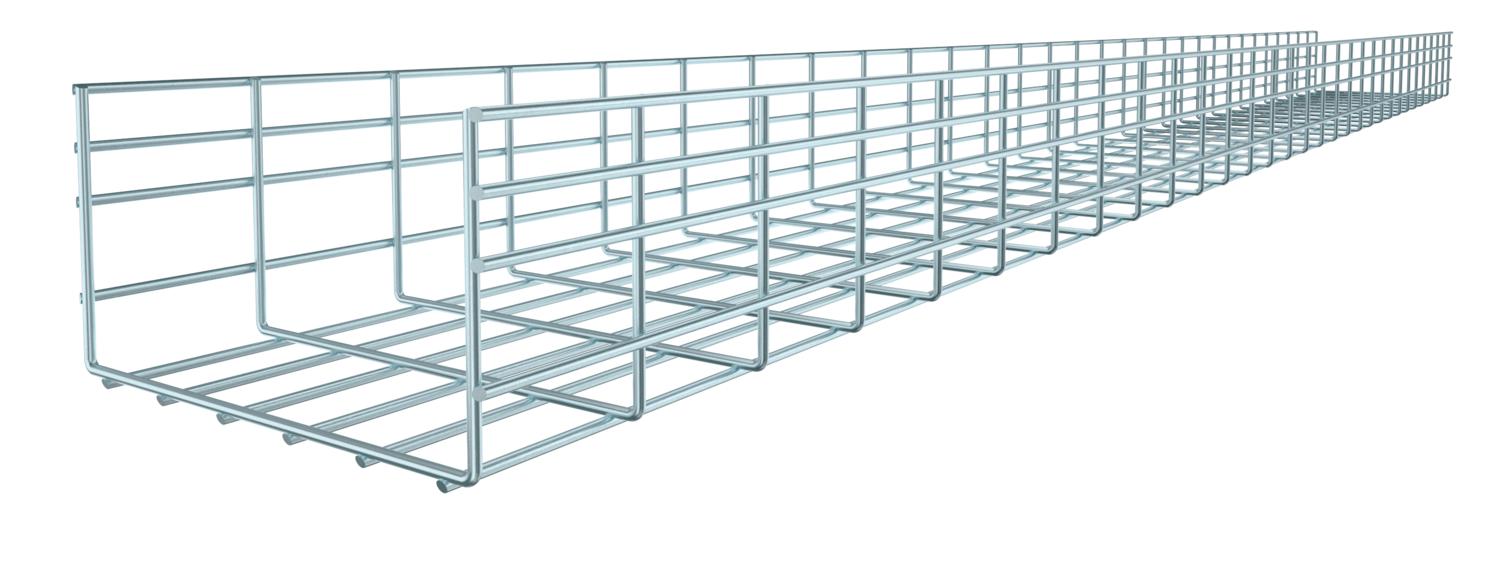

Lourd chemin en treillis SGR 155 G
Réf. 6003685 | EAN 4012195382546
- Description du produit
-
Description du produitChemin de câbles en treillis en fils d'acier soudés par points d'une hauteur d'aile de 155 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Le maillage est de 50 x 100 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

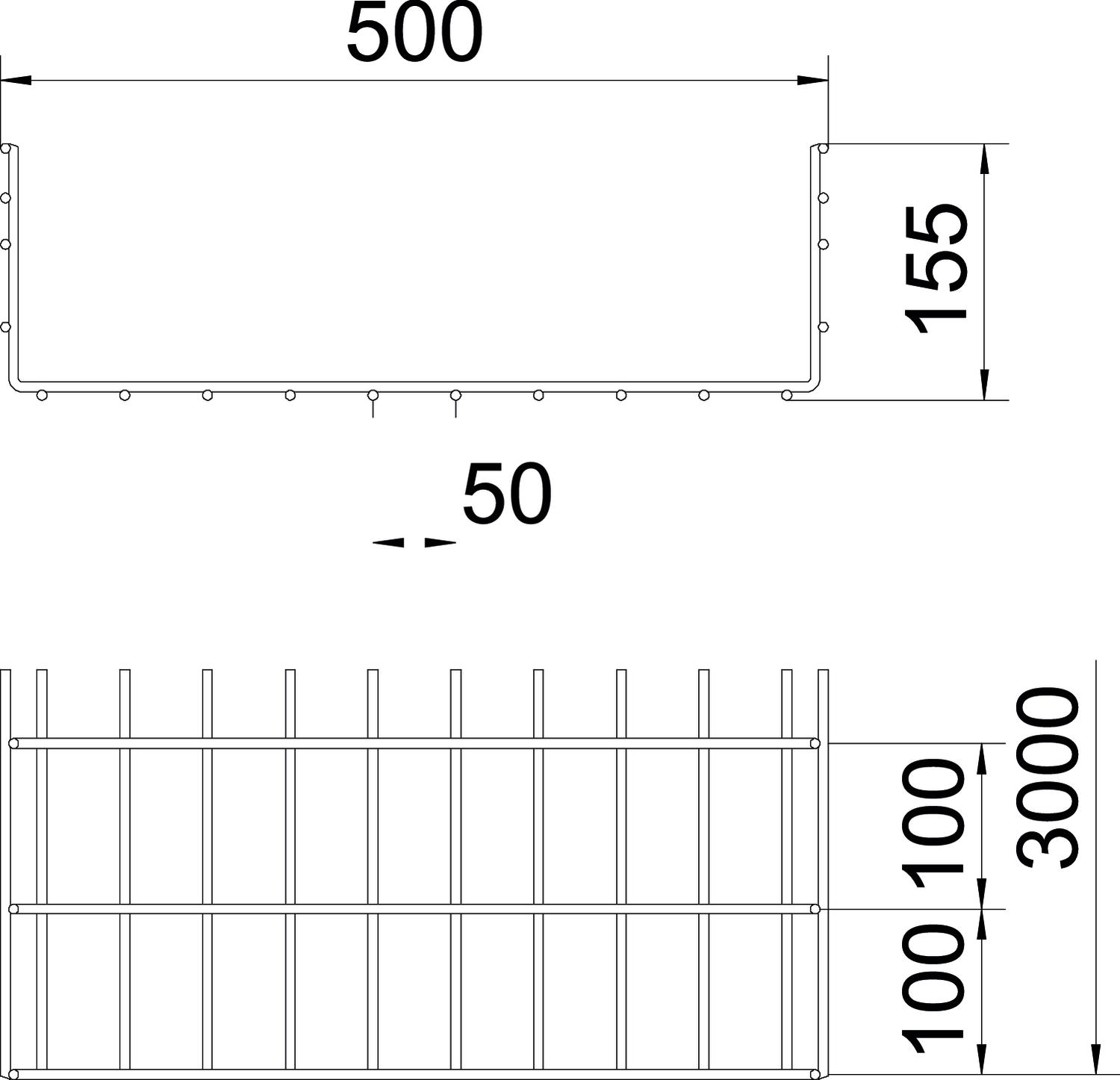

Acier inoxydable, teint non Cote B 500 mm Couleur zinc Diamètre du fil 6 mm Dimension 155x500x3000 Distance entre support 4,0m 0,65 kN/m Distance entre supports 2,0m 1,6 kN/m Distance entre supports 1,0m 4,5 kN/m Distance entre supports 1,5m 2,6 kN/m Distance entre supports 2,5m 1,15 kN/m Distance entre supports 3,0m 1 kN/m Distance entre supports 3,5m 0,92 kN/m Empreinte CO2 (GWP) du berceau à la porte 10,6359 kg CO2e / 1 Mètre Forme de profilé Forme en U Hauteur 6,1 in Hauteur 155 mm Largeur 19,69 in Largeur 500 mm Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Raccord sans vis non Section utile 73800 mm² Section utile 738 cm² Séparateur (plaquette) intégré sans Surface galvanisé Type de raccord du système de chemin de câble vissé Type de test de charge selon CEI 61537 Type II Version du connecteur sans raccord Caractéristiques techniques

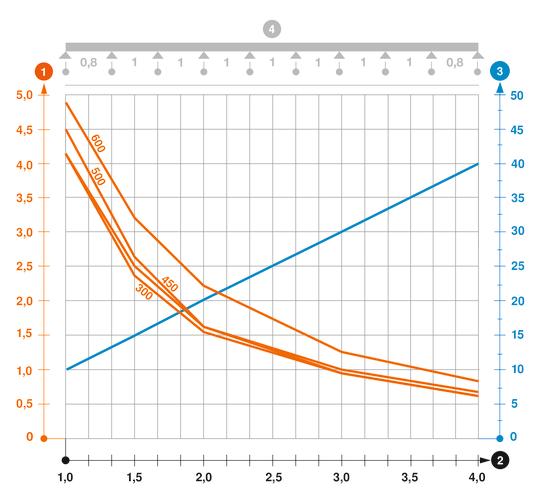

Diagramme de charge du chemin de câbles en treillis type SGR 155
-
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de l'aile en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de l'aile en fonction de l'écartement
-
- Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente

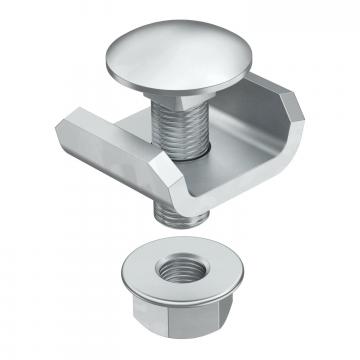

Raccord droit G
GUV 6 G 6016572 20 Pièce

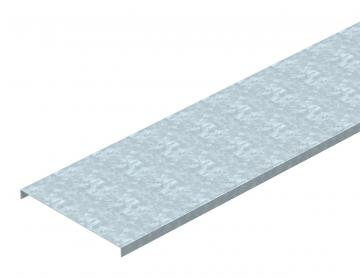

Couvercle, non perforé FS
DRLU 500 FS 6052512 3 m Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Cloison de séparation 135 FS
TSG 135 FS 6062132 3 m
Clips de couvercle, universel A2
DKU A2 6065600 20 Pièce
Tôle de sortie de câble FS
KAB GR FS 6220139 10 Pièce - Téléchargements
-
