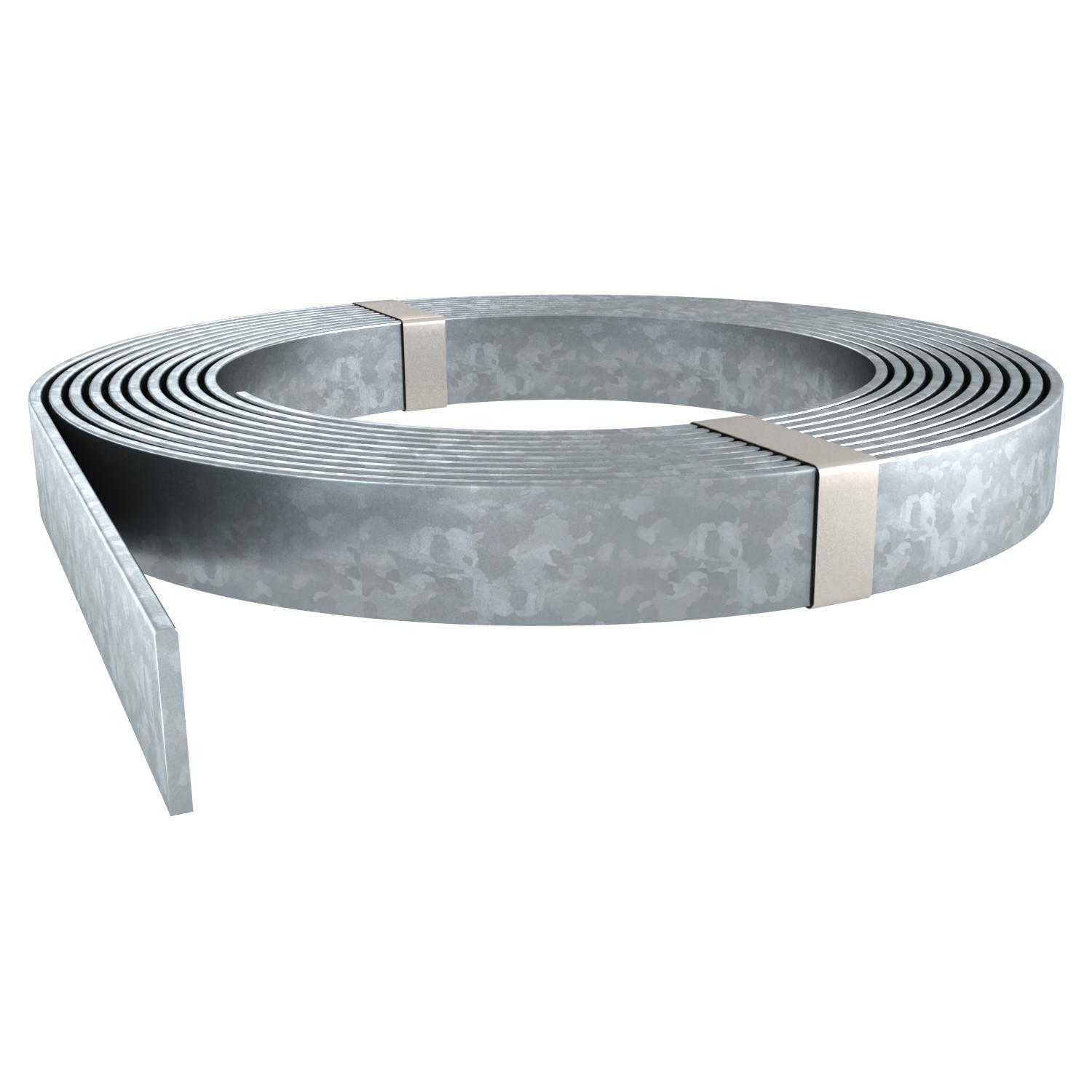

Méplat acier galvanisé

Réf. 5019347 | EAN 4012195680482

Réf. / Type

Largeur

Hauteur

Description du produit

Description du produit

• Utilisable comme conducteur et conducteur de mise à la terre selon DIN EN 62561-2 (VDE 0185-561-2)
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• Couche de zinc : ≥ 500 g/m² (env. 70 µm en moyenne)
• Pour la protection contre la foudre, les installations de mise à la terre et la liaison équipotentielle en boucle

Caractéristiques techniques

Caractéristiques techniques

Bague normale (env. kg)	50
Bague normale (env. m)	60

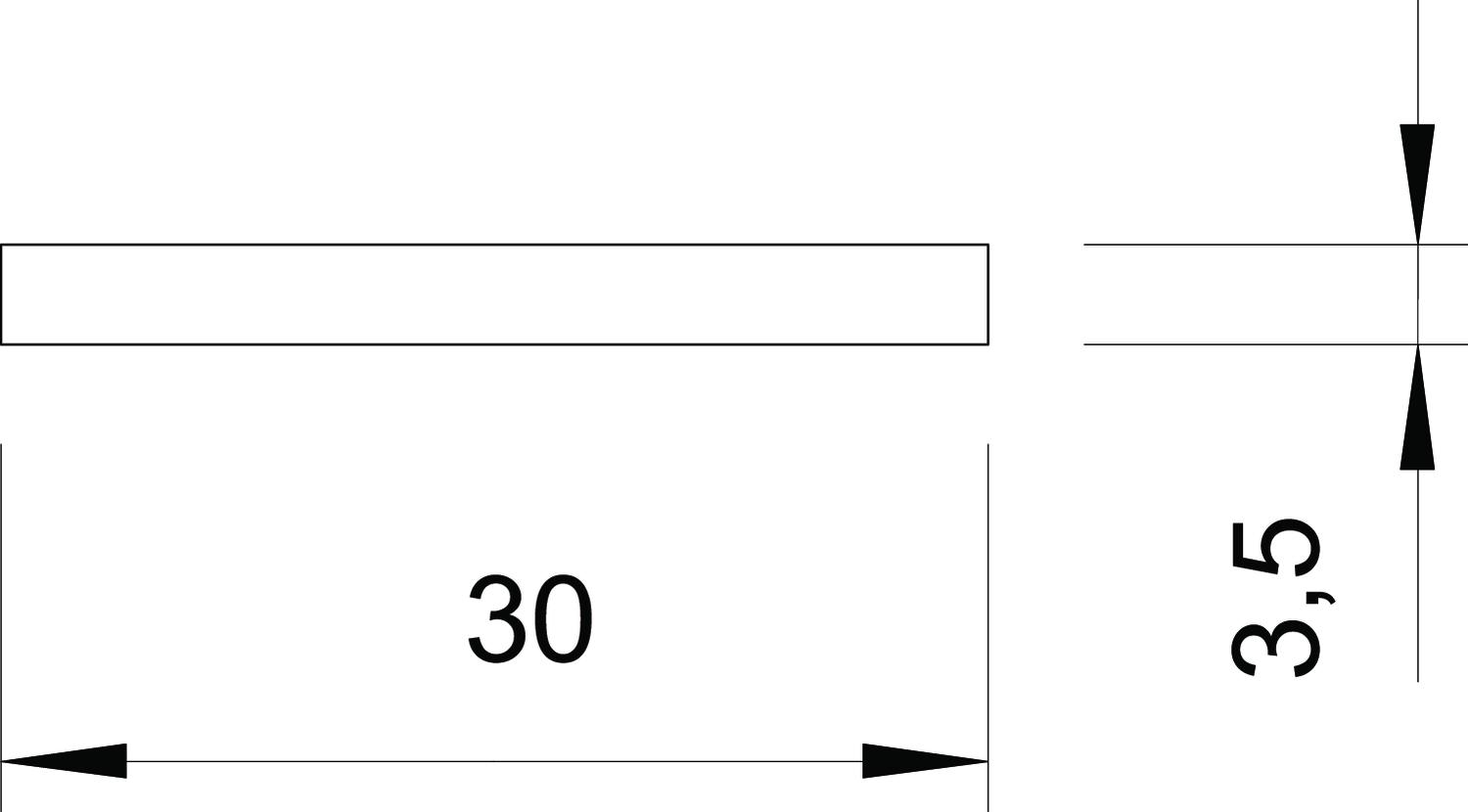

Cote B	30 mm
Dimension	30x3,5mm
Dimension H	3,5 mm
Hauteur	3,5 mm

Largeur	30 mm
Length tolerance ±	5 %
Matériau	Acier
Section	105 mm²
Surface	galvanisé à chaud par trempage

Tous les types

Tous les types

Type	Largeur	Hauteur	Réf.	Quantité	Plus petite unité de vente
5052 DIN 20X2.5	20 mm	2,5 mm	5019340	m	122 m
5052 DIN 25X3	25 mm	3 mm	5019342	m	84 m
5052 DIN 30X3	30 mm	3 mm	5019344	m	71 m
5052 DIN 30X3.5	30 mm	3,5 mm	5019345	m	30 m
5052 DIN 30X3.5	30 mm	3,5 mm	5019347	m	60 m
5052 DIN 30X4	30 mm	4 mm	5019350	m	52 m
5052 DIN 40X4	40 mm	4 mm	5019355	m	40 m
5052 DIN 40X5	40 mm	5 mm	5019360	m	30 m

Accessoires

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord en croix avec plaque intermédiaire pour Rd 8-10 mm FT	252 8-10 FT	5312310	Pièce	25 Pièce
Raccord en croix avec plaque intermédiaire pour Rd 8-10 x Rd 16 FT	252 8-10X16 FT	5312345	Pièce	25 Pièce
Raccord en croix pour Rd 8-10 mm	253 8X8	5312604	Pièce	25 Pièce
Raccord en croix pour conducteurs ronds et plats FT	252 8-10XFL30 FT	5312655	Pièce	25 Pièce
Raccord en croix pour Rd 8-10 mm x Rd 16	253 10X16	5312809	Pièce	25 Pièce
Raccord en croix pour méplat, avec plaque intermédiaire	255 30	5314518	Pièce	20 Pièce
Raccord en croix pour méplat	255 A-FL30 FT	5314534	Pièce	20 Pièce
Raccord en croix DIN pour méplat, avec plaque intermédiaire	256 DIN 30 FT	5314615	Pièce	10 Pièce
Raccord en croix DIN pour méplat	256 A-DIN 30 FT	5314658	Pièce	10 Pièce
Point de mise à la terre avec axe et double filetage FT	205 DG L180 FT	5420024	Pièce	10 Pièce
Collerette d'étanchéité pour conducteur plat	DW FL30x3,5	2360043	Pièce	1 Pièce
Piquet porte-conducteur	1811	5014018	Pièce	25 Pièce
Piquet porte-conducteur	1811 L	5014026	Pièce	25 Pièce
Bande de dilatation pour installations de mise à la terre de fondations	1807 DB	5016160	Pièce	1 Pièce
Capuchon de protection réfléchissant pour conducteur en attente	ProtectionBall	5018014	Pièce	25 Pièce
