- Description du produit
-
Description du produit

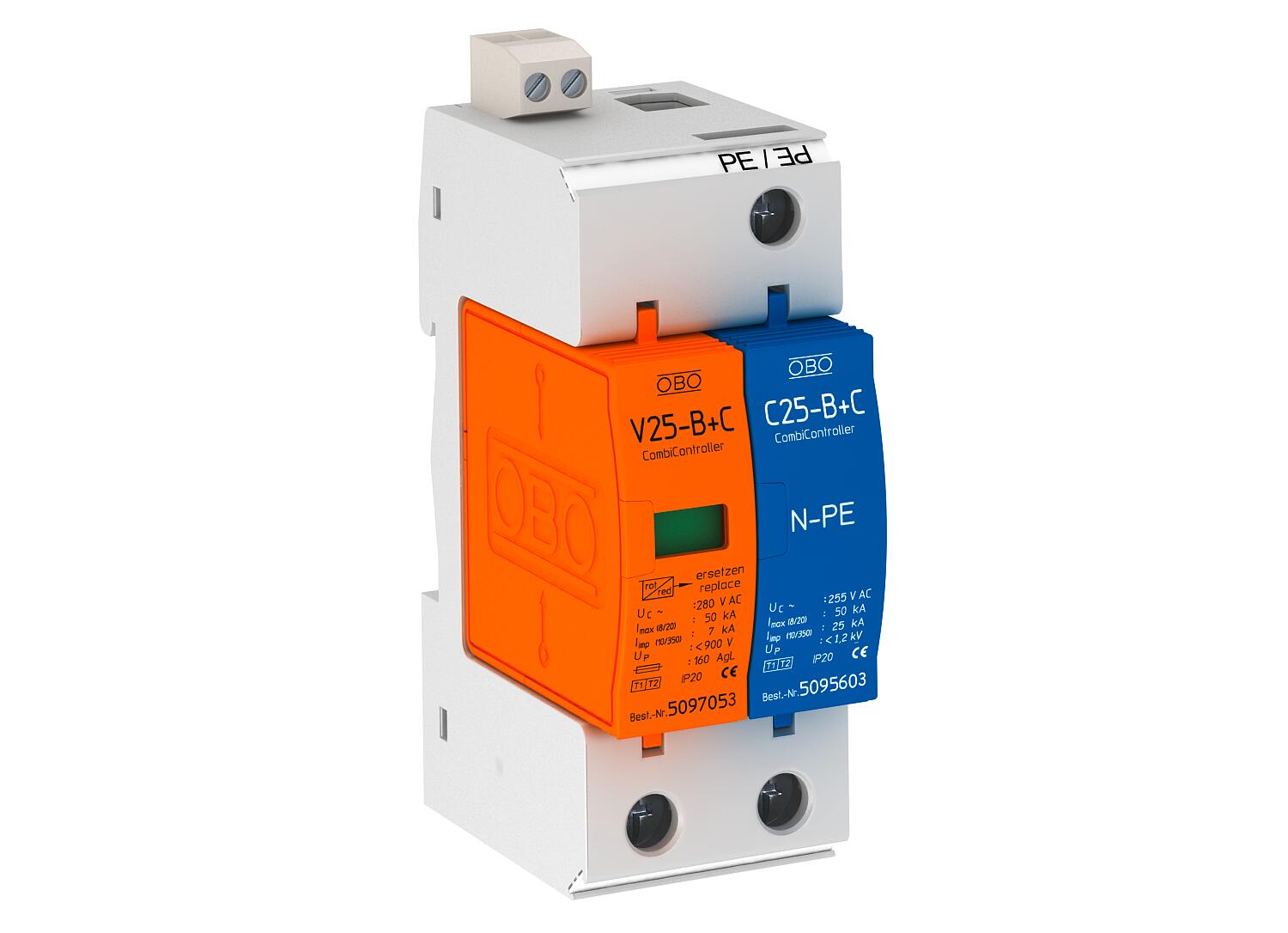

Parafoudre combiné de type 1+2
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Convient universellement aux systèmes TN et TT
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• Parafoudre enfichable avec dispositif de coupure dynamique
• Affichage de fonction
• Niveau de protection < 0,9 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distribution courants
• Raccordements marqués
• Variante FS avec contact de report d'alarme (contact à fermeture libre de potentiel)
Exemple d'application : bâtiments avec alimentation par ligne aérienne ou pour l'établissement de la liaison équipotentielle de protection contre la foudre des bâtiments résidentiels.
* Complet = cartouche(s) et base
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Coupe-feu non Courant de choc de décharge (10/350 μs) 7 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge nominal (8/20) 30 kA Courant de décharge nominal (8/20 μs) [N-PE] 30 kA Courant de foudre (10/350) [total] 14 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 280V Indice de protection IP20 Modèle 1+N/PE Modèle 1+NPE avec FS Nombre de pôles 1 Report d'alarme oui Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 280 Tension max. permanente CC 200 Tension nominale CA (50 / 60 Hz) 230 V Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 60 kA Protection max contre les surintensités côté réseau 160 Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² - Tous les types
- Téléchargements
-
Fiche technique V25-B+C 1+NPE+FS / 5094444 , 0.27MB , pdfDéclaration de conformité V25-B+C 1+NPE+FS / 5094444 , 0.04MB , pdfApprobation Certifikat EZU V25 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdf
