Parafoudre coordonné MCD 50-B-OS-320
Réf. 5096861 | EAN 4012195165965
- Description du produit
-
Description du produit
Parafoudre type 1
• Niveau de protection <1,3 kV, permet la protection d'appareils
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 50 kA par pôle et jusqu'à 150 kA (10/350) au total
• Suppression du courant de suite du réseau 25 kA lpeak, calibre de fusible maximum 500 A gL/gG
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre de classe I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 500 A Capacité de coupure de courant de suite (eff) [N-PE] 10 kA Classe d'essais type 1 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 50 kA Dimension 320V Indice de protection IP20 Modèle 1 Report d'alarme non Résistance aux courts-circuits 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension max. permanente CA 320 Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type du réseau TN-C Type selon EN 61643-11 Type 1 ZPF 0→2 Dimensions

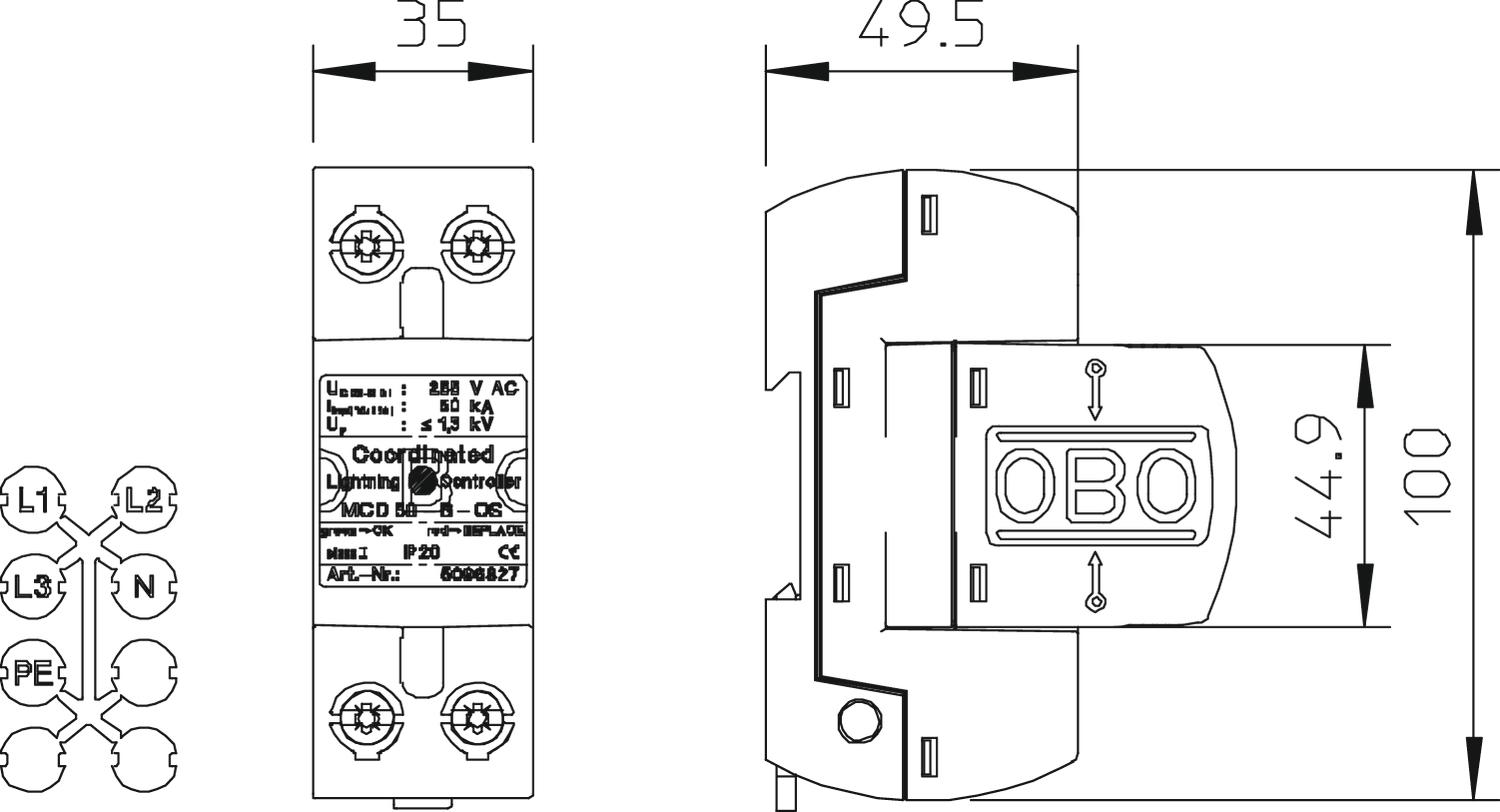

Hauteur 69 mm Largeur 35 mm Longueur 100 mm Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 50 kA Protection max contre les surintensités côté réseau 500 Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² - Tous les types
