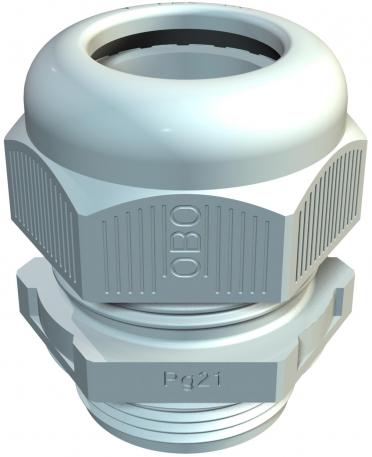

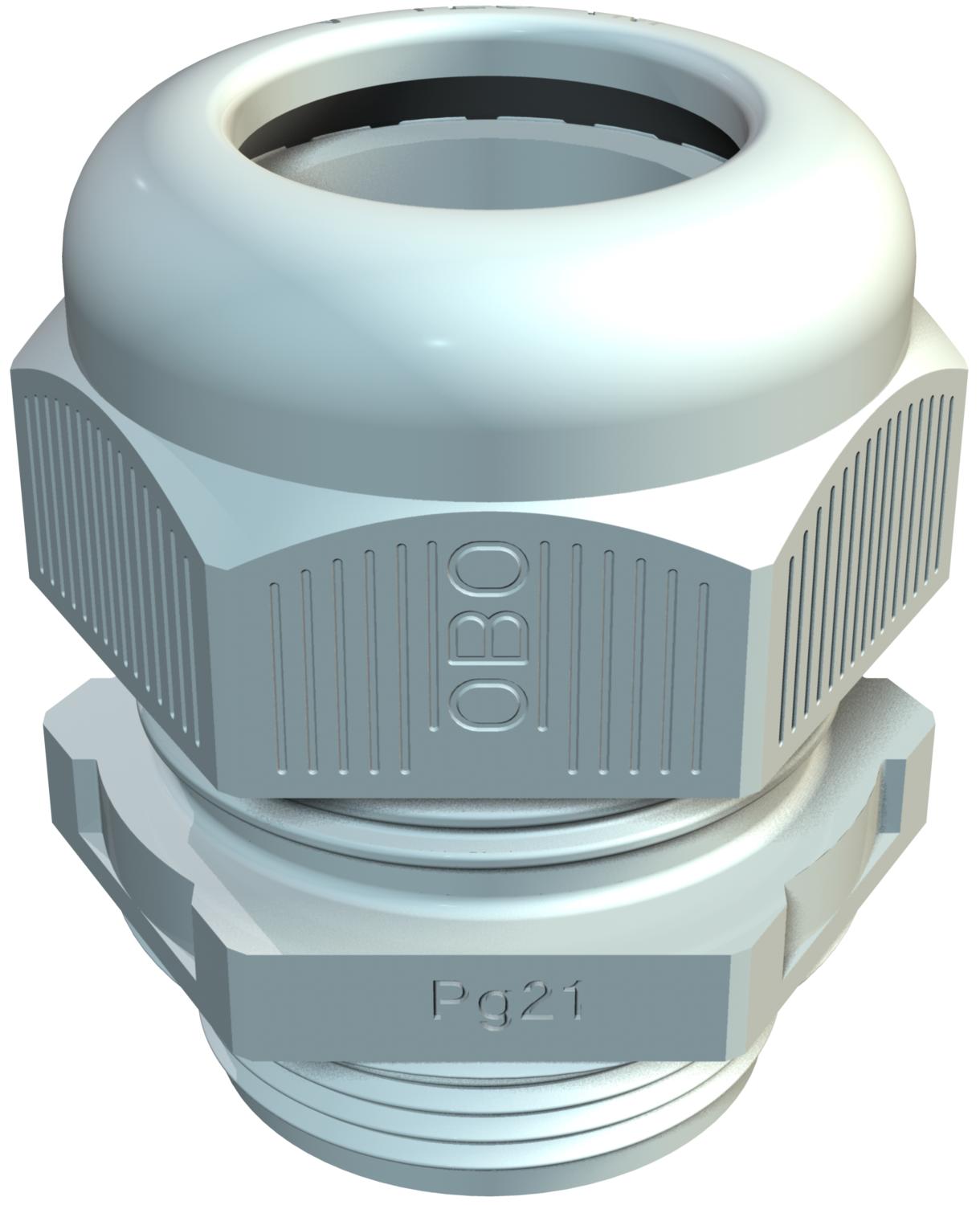

Presse-étoupe, filetage PG, gris argenté
Réf. 2022648 | EAN 4012195160878
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: PG Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

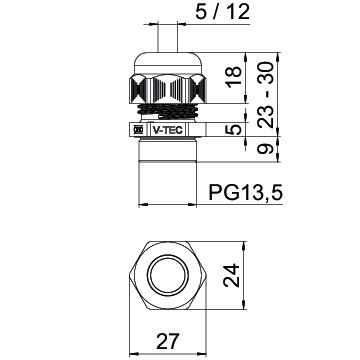

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 12 mm Capacité d’étanchéité D min. 5 mm Cote L1 9 mm Cote L2 5 mm Cote L3 18 mm Couleur gris argent; RAL 7001 Couple de serrage instable 2,5 Nm Diamètre nominal du filetage 13,5 Dimension PG13,5 Dimension E 27 mm Dimension L max. 30 mm Dimension L min. 23 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0502 kg CO2e / 1 Pièce Filetage Pg 13,5 Indice de protection IP68 Longueur de filetage 9 mm Matériau Polyamide Méplat 24 Modèle droit Pas de filetage 1,41 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C Sans halogène oui Six pans cote sur angulaire 27 mm Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Contre-écrou, filetage PG
116 PG13.5 2043130 100 Pièce - Téléchargements
-
