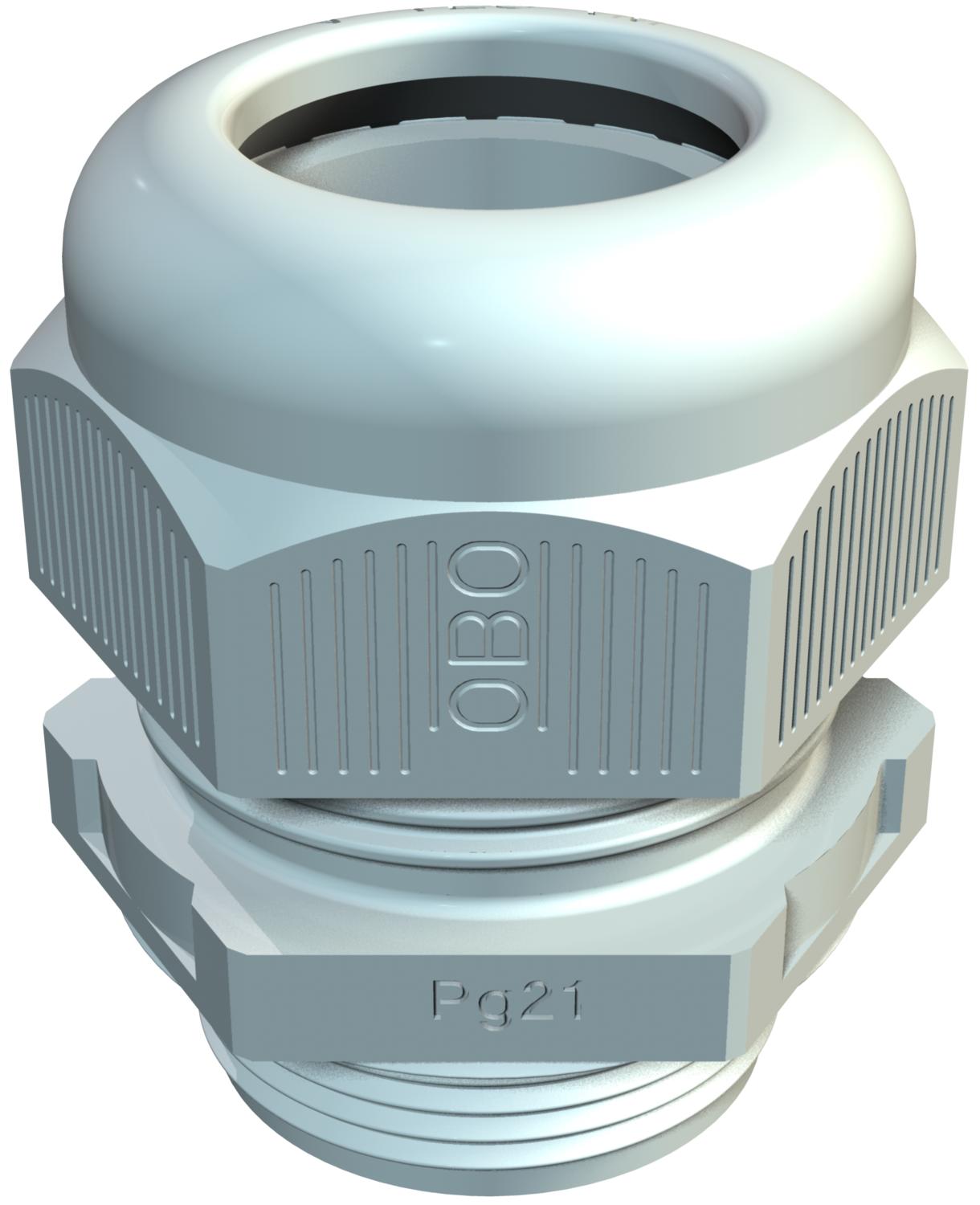

Presse-étoupe, filetage PG, gris argenté
Réf. 2022613 | EAN 4012195160755
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: PG Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

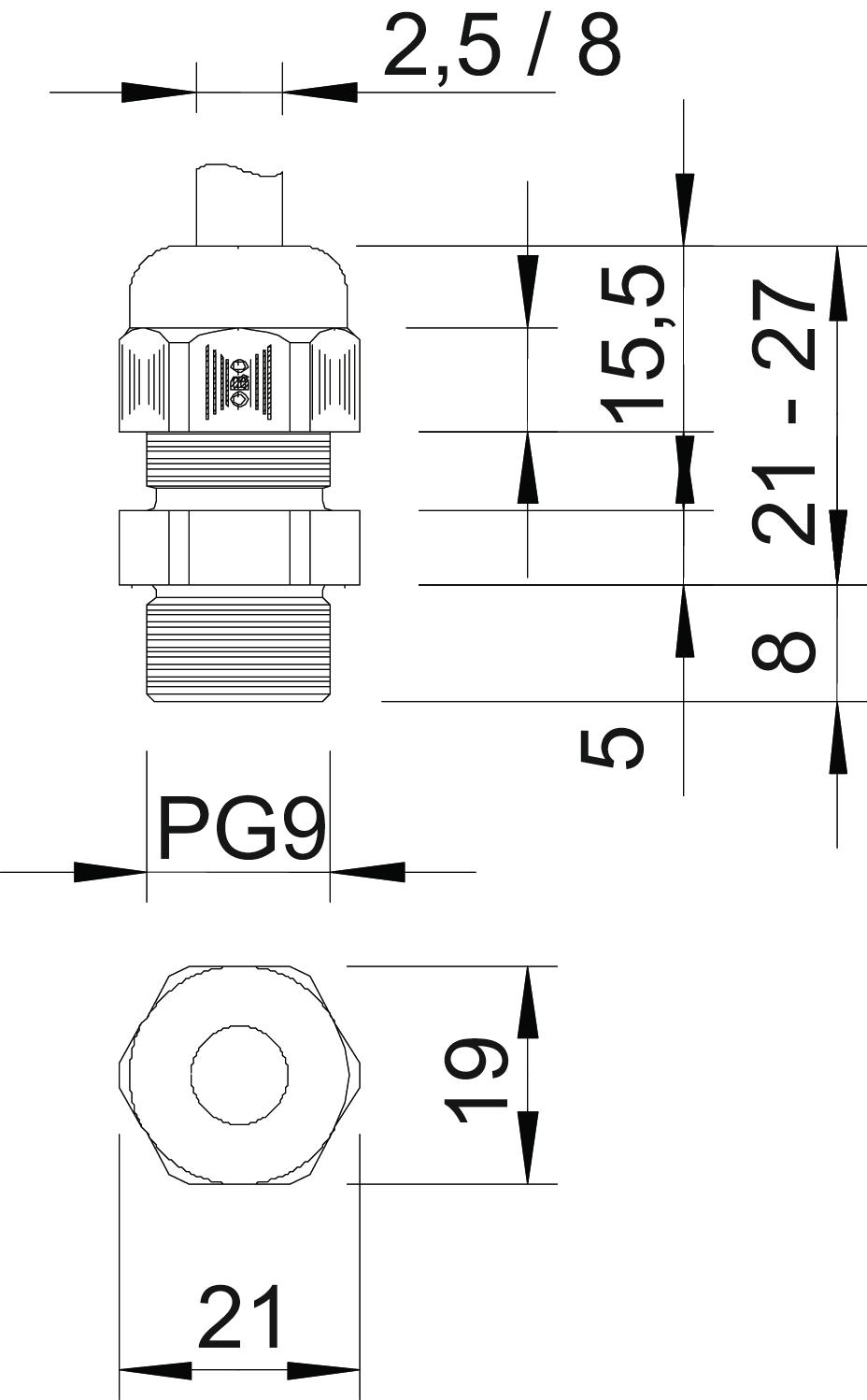

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 8 mm Capacité d’étanchéité D min. 2,5 mm Cote L1 8 mm Cote L2 5 mm Cote L3 15,5 mm Couleur gris argent; RAL 7001 Couple de serrage instable 2,5 Nm Diamètre nominal du filetage 9 Dimension PG9 Dimension E 21 mm Dimension L max. 27 mm Dimension L min. 21 mm Eclateur antidéflagrant non Empreinte CO2 (GWP) du berceau à la porte 0,0348 kg CO2e / 1 Pièce Filetage Pg 9 Indice de protection IP68 Longueur de filetage 8 mm Matériau Polyamide Méplat 19 Modèle droit Pas de filetage 1,41 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Six pans cote sur angulaire 21 mm Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

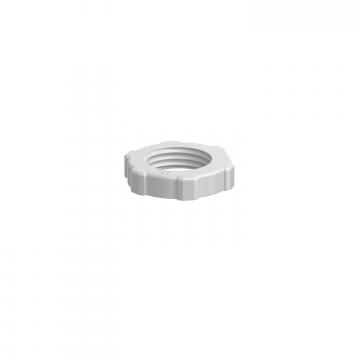

Contre-écrou, filetage PG
116 PG 9 2043092 100 Pièce - Téléchargements
-
Fiche technique V-TEC PG9 SGR / 2022613 , 0.28MB , pdfDéclaration de conformité UE V-TEC PG9 SGR / 2022613 , 0.13MB , pdfDéclaration de conformité UE Déclaration de conformité UE ,Déclaration de conformité du Royaume-Uni V-TEC PG9 SGR / 2022613 , 0.09MB , pdfREACH Déclaration de conformité V-TEC PG9 SGR / 2022613 , 0.12MB , pdfRoHS Déclaration de conformité V-TEC PG9 SGR / 2022613 , 0.12MB , pdfApprobation Approbation DNV V-TEC VM , 0.03MB , pdf
