Profil porteur pour montage de module PV, surface libre 5780 |

Délai de livraison sur demande

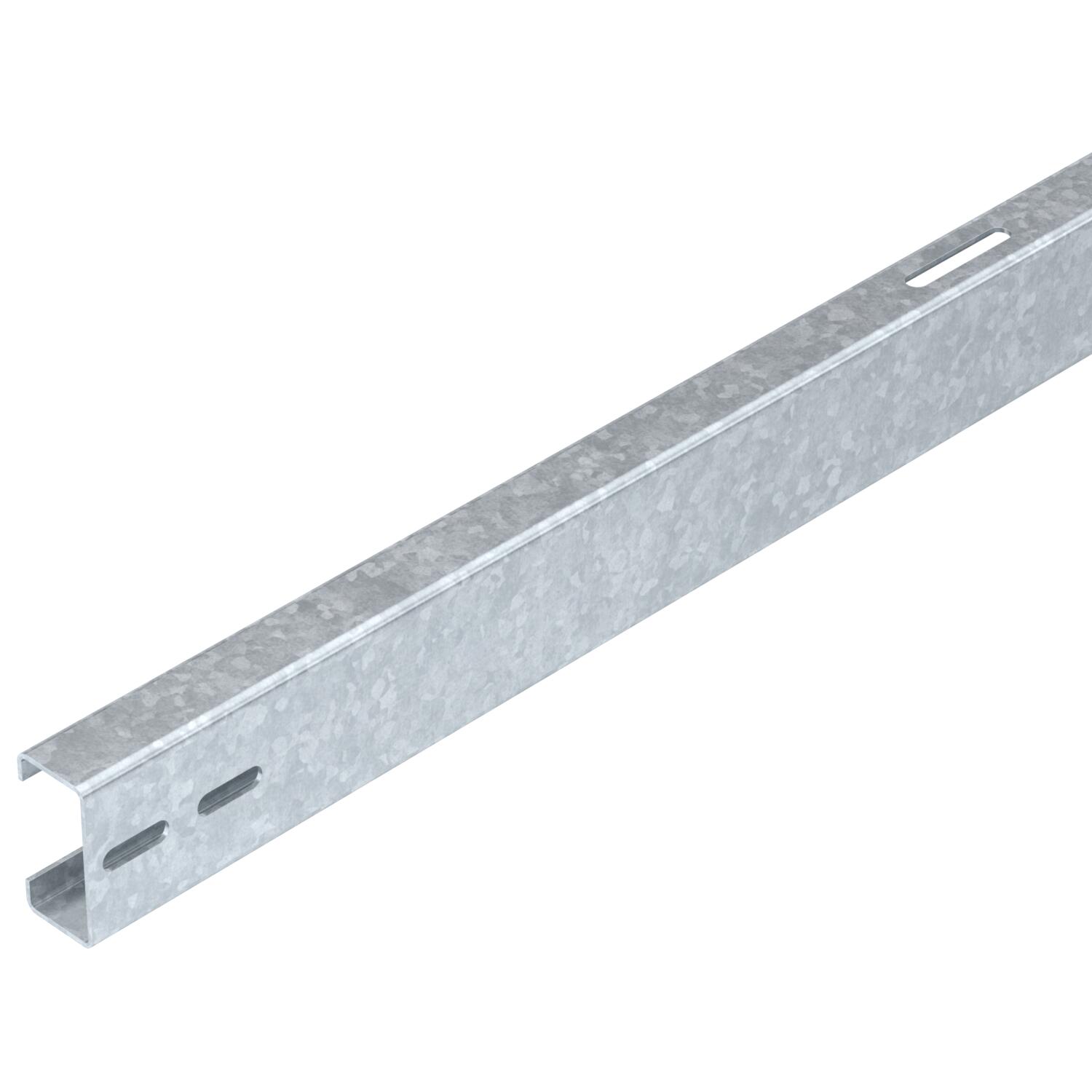

Profil porteur pour montage de module PV, surface libre

Réf. 5900508 | EAN 4012197396923

Réf. / Type

Longueur

Description du produit

Description du produit

Profil porteur pour le montage de modules photovoltaïques sur des systèmes à surface libre. Montage du profil porteur sur des supports prémontés avec raccords en croix KV FT. Montage des modules photovoltaïques sur le profil porteur avec des bornes embout et/ou intermédiaires. Assemblage de plusieurs profils porteurs avec raccords droits LV FT ou raccords en crois KV FT, vissé.

Caractéristiques techniques

Caractéristiques techniques

Couleur	zinc

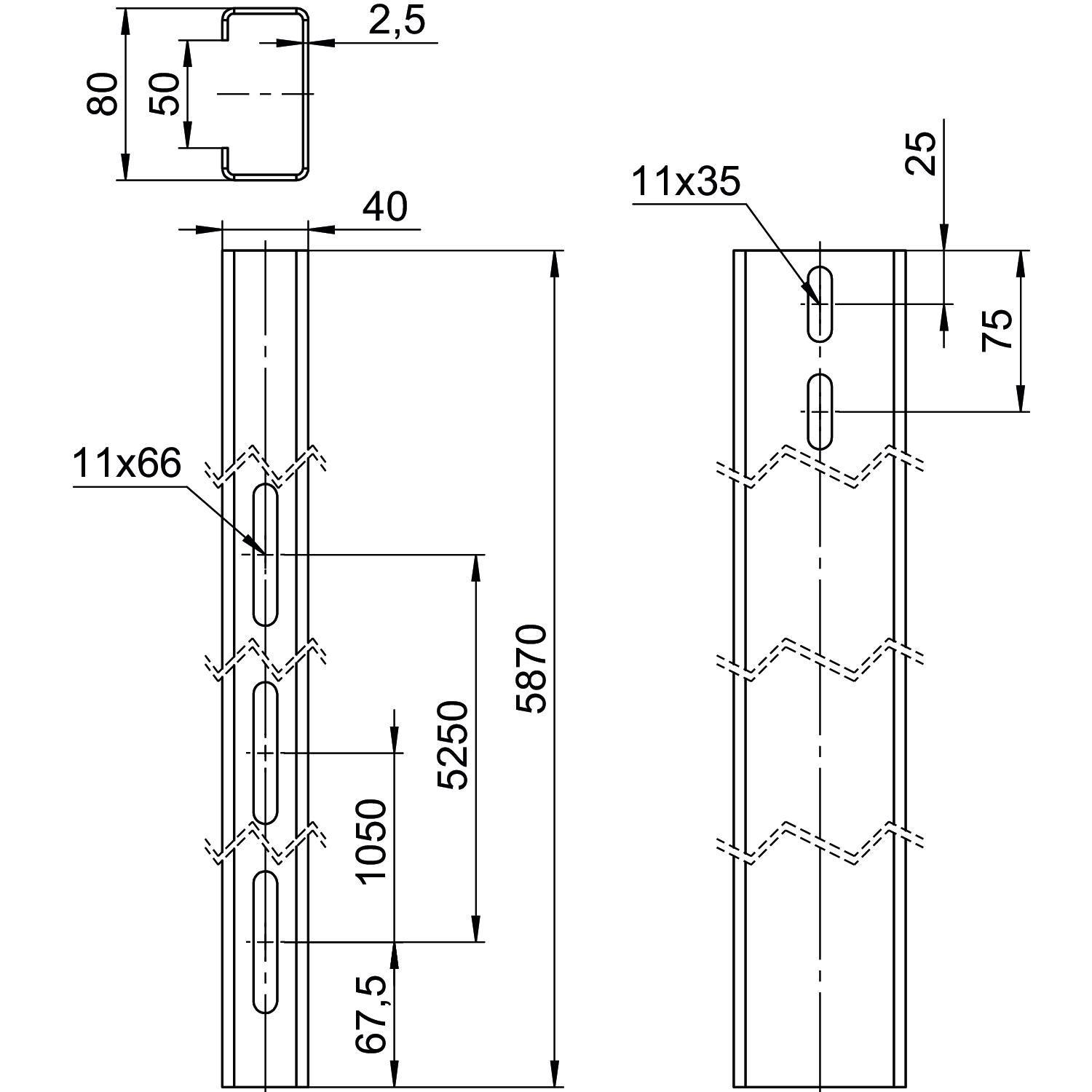

Dimension	40x80x5870
Empreinte CO2 (GWP) du berceau à la porte	40,3967 kg CO2e / 1 Pièce
Goulotte de câbles en option	Non
Goulotte de câbles intégrée	Non
Hauteur	80 mm
Largeur	40 mm

Largeur de module max.	1040 mm
Largeur de module min.	1030 mm
Longueur	5780 mm
Matériau	Acier
Module d’inertie Wx	10600 mm³
Module d’inertie Wy	5200 mm³
Surface	galvanisé à chaud par trempage

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
TP 1000 FT	5650 mm	5900500	Pièce	1 Pièce
TP 1010 FT	5705 mm	5900502	Pièce	1 Pièce
TP 1020 FT	5760 mm	5900504	Pièce	1 Pièce
TP 1030 FT	5815 mm	5900506	Pièce	1 Pièce
TP 1040 FT	5780 mm	5900508	Pièce	1 Pièce
TP 1060 FT	5980 mm	5900512	Pièce	1 Pièce
TP 1100 FT	5090 mm	5900520	Pièce	1 Pièce
TP 1140 FT	5270 mm	5900522	Pièce	1 Pièce
TP 1310 FT	6035 mm	5900530	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Support prémonté pour montage de module PV, surface libre	VT 10S FT	5901550	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 10M FT	5901552	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 10L FT	5901554	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 25S FT	5901556	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 25M FT	5901558	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 25L FT	5901560	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 30S FT	5901562	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 30M FT	5901564	Pièce	1 Pièce
Support prémonté pour montage de module PV, surface libre	VT 30L FT	5901566	Pièce	1 Pièce
Raccords droits pour profils porteurs, surface libre	LV FT	5901215	Pièce	20 Pièce
Raccords en croix pour profils porteurs, surface libre	KV FT	5901255	Pièce	50 Pièce
Borne intermédiaire pour montage de module PV, surface libre	KLZ 2030 A2	5901050	Pièce	50 Pièce
Borne intermédiaire pour montage de module PV, surface libre	KLZ 3040 A2	5901054	Pièce	50 Pièce
Borne intermédiaire pour montage de module PV, surface libre	KLZ 4050 A2	5901058	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 20 A2	5901070	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 25 A2	5901072	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 30 A2	5901074	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 35 A2	5901076	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 40 A2	5901078	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 45 A2	5901080	Pièce	50 Pièce
Borne embout pour montage de module PV, surface libre	KLE 50 A2	5901082	Pièce	50 Pièce
Borne intermédiaire à ressort pour montage de module PV	KLZ F 25 A2	5901062	Pièce	50 Pièce
Borne intermédiaire à ressort pour montage de module PV	KLZ F 30 A2	5901063	Pièce	50 Pièce
Borne intermédiaire à ressort pour montage de module PV	KLZ F 35 A2	5901064	Pièce	50 Pièce
Borne intermédiaire à ressort pour montage de module PV	KLZ F 40 A2	5901065	Pièce	50 Pièce
Borne embout à ressort pour montage de module PV	KLE F 25 A2	5901092	Pièce	50 Pièce
Borne embout à ressort pour montage de module PV	KLE F 30 A2	5901093	Pièce	50 Pièce
Borne embout à ressort pour montage de module PV	KLE F 35 A2	5901094	Pièce	50 Pièce
Borne embout à ressort pour montage de module PV	KLE F 40 A2	5901095	Pièce	50 Pièce
