Support prémonté pour montage de module PV, surface libre 2689 | 10 | 10

Délai de livraison sur demande

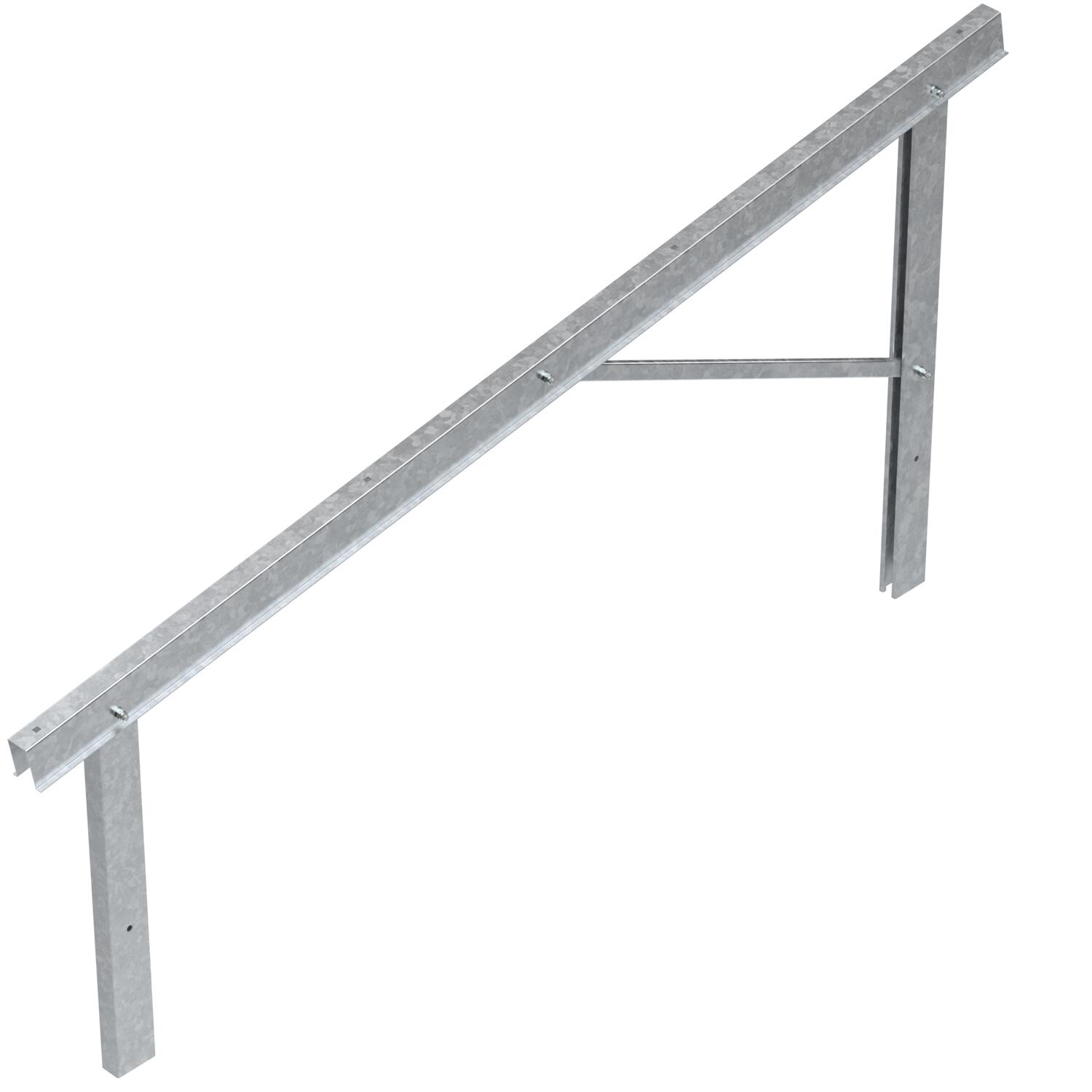

Support prémonté pour montage de module PV, surface libre

Réf. 5901550 | EAN 4012197394561

Réf. / Type

Longueur

Angle d’inclinaison max.

Angle d’inclinaison min.

Description du produit

Description du produit

Porteur prémonté de petite, moyenne ou grande taille pour le montage de systèmes photovoltaïques à surface libre, en combinaison avec des profils porteurs et des bornes embouts/intermédiaires. Montage avec profils d’enfoncement dans la terre ou avec des socles sur des fondations en béton.

Caractéristiques techniques

Caractéristiques techniques

Ancrage	isolé
Angle a	10
Angle d’inclinaison max.	10 °
Angle d’inclinaison min.	10 °
Convient pour les matériaux de toit	Autres
Cote L	2,71 mm
Cote l	2,27 mm
Couleur	zinc

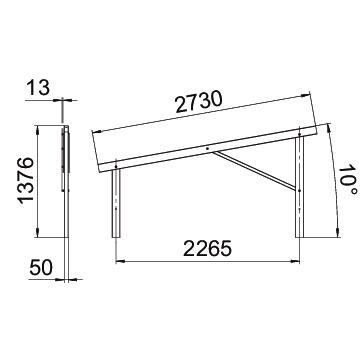

Dimension	2689x91x1376
Dimension H	1,38 mm
Empreinte CO2 (GWP) du berceau à la porte	65,0827 kg CO2e / 1 Pièce
Goulotte de câbles en option	Oui
Goulotte de câbles intégrée	Non
Hauteur	1376 mm

Hauteur de module max.	50 mm
Hauteur de module min.	20 mm
Largeur	91 mm
Largeur de module max.	1310 mm
Largeur de module min.	990 mm
Longueur	2689 mm
Matériau	Acier
Module length max.	1850 mm
Module length min.	1600 mm
Orientation	vertical
Pénétrance de toit nécessaire	Non
Réglable	non
Surface	galvanisé à chaud par trempage
Type de montage du système de montage photovoltaïque	Sol

Tous les types

Tous les types

Type	Longueur	Angle d’inclinaison max.	Angle d’inclinaison min.	Réf.	Quantité	Plus petite unité de vente
VT 10S FT	2689 mm	10 °	10 °	5901550	Pièce	1 Pièce
VT 10M FT	3110 mm	10 °	10 °	5901552	Pièce	1 Pièce
VT 10L FT	3489 mm	10 °	10 °	5901554	Pièce	1 Pièce
VT 25S FT	2517 mm	25 °	25 °	5901556	Pièce	1 Pièce
VT 25M FT	2898 mm	25 °	25 °	5901558	Pièce	1 Pièce
VT 25L FT	3236 mm	25 °	25 °	5901560	Pièce	1 Pièce
VT 30S FT	2732 mm	30 °	30 °	5901562	Pièce	1 Pièce
VT 30M FT	2779 mm	30 °	30 °	5901564	Pièce	1 Pièce
VT 30L FT	3104 mm	30 °	30 °	5901566	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

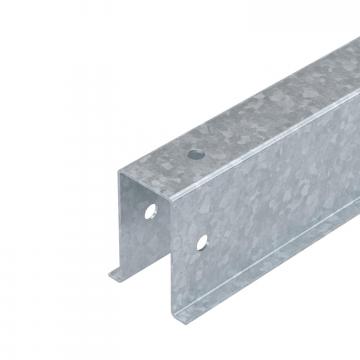

Profil d’enfoncement, surface libre	RP 1800 FT	5900106	Pièce	1 Pièce
Profil d’enfoncement, surface libre	RP 2300 FT	5900110	Pièce	1 Pièce

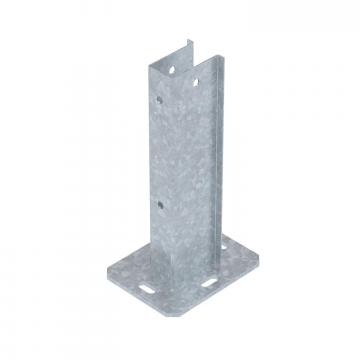

Socle, surface libre	SF 400 FT	5900900	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1000 FT	5900500	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1010 FT	5900502	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1020 FT	5900504	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1030 FT	5900506	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1040 FT	5900508	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1050 FT	5900510	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1060 FT	5900512	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1100 FT	5900520	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1140 FT	5900522	Pièce	1 Pièce
Profil porteur pour montage de module PV, surface libre	TP 1310 FT	5900530	Pièce	1 Pièce

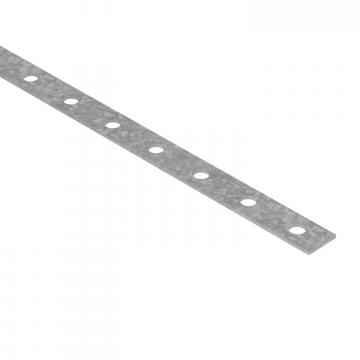

Bande perforée pour l’installation PV au sol	LB FT	5901950	Pièce	10 Pièce
Kit de vis pour bande perforée	SVLB	5901960	Pièce	1 Pièce
