Support mural et de plafond TP FS
Réf. 6363806 | EAN 4012196198610
- Description du produit
-

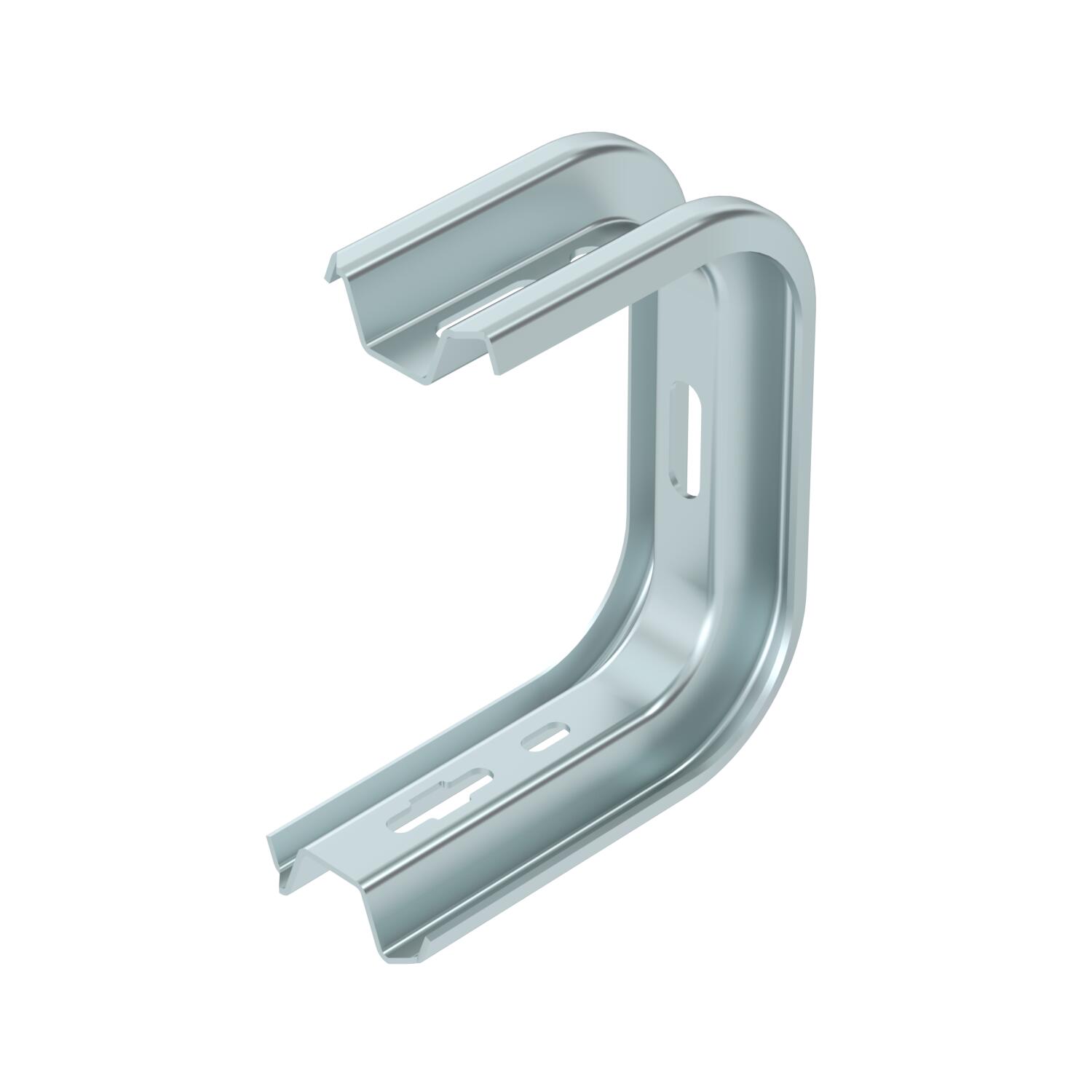

Description du produitSupport mural et de plafond TP pour un supportage universel.
Important ! Si le support est fixé directement sur le mur ou le plafond, il convient pour des raisons de stabilité d'utiliser systématiquement l'entretoise DS 4.
-
- Caractéristiques techniques
-
Caractéristiques techniques

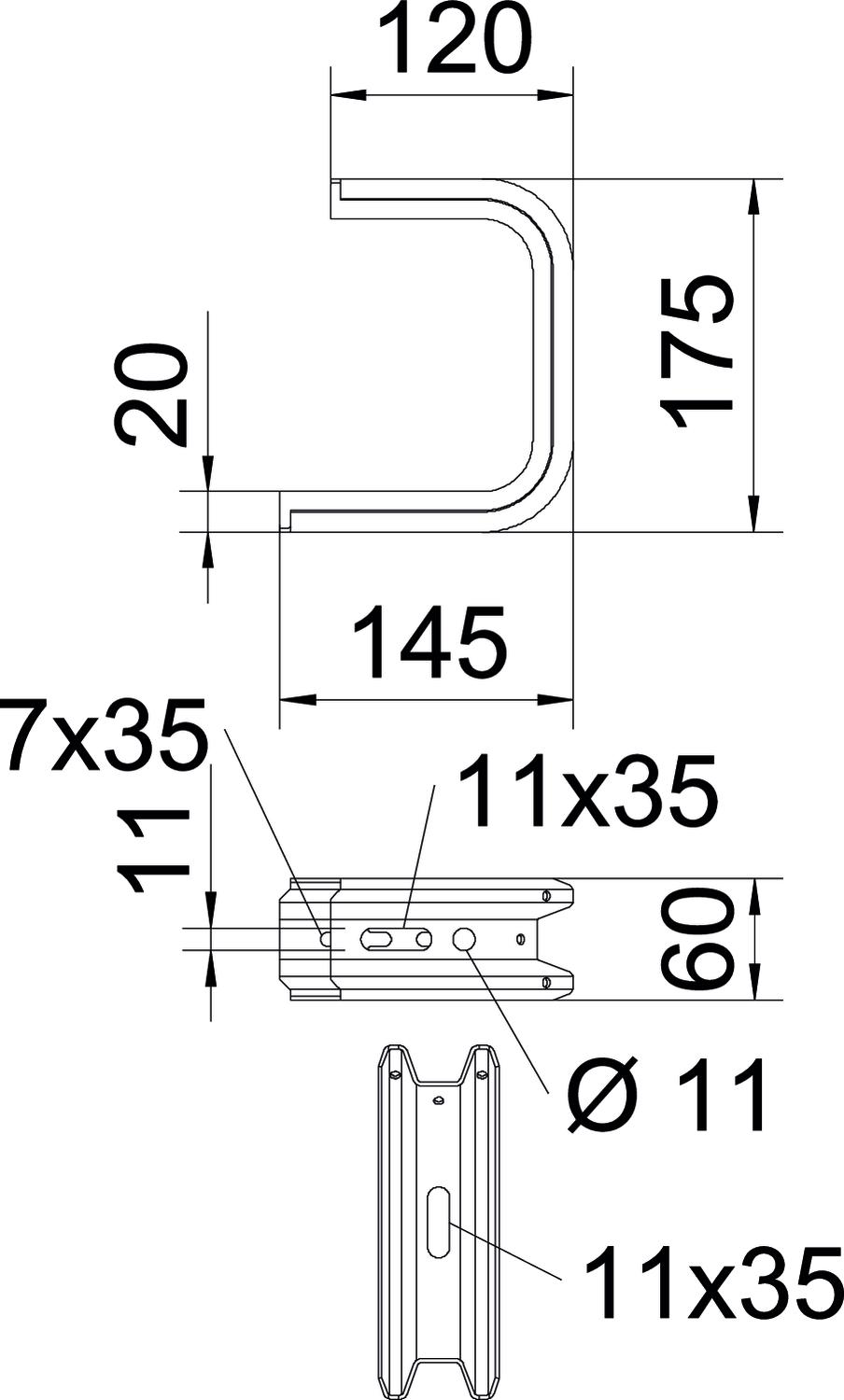

Convient pour chemin de câbles oui Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles oui Cote B 145 mm Couleur zinc Dimension B145mm Dimension H 175 mm Empreinte CO2 (GWP) du berceau à la porte 1,2184 kg CO2e / 1 Pièce F en kN (mur) 1,4 kN F en kN plafond 1,3 kN Hauteur 60 mm Largeur 145 mm Longueur 145 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 100 pourr largeur max. 100 mm Réglable non Surface galvanisé par bande Caractéristiques techniques

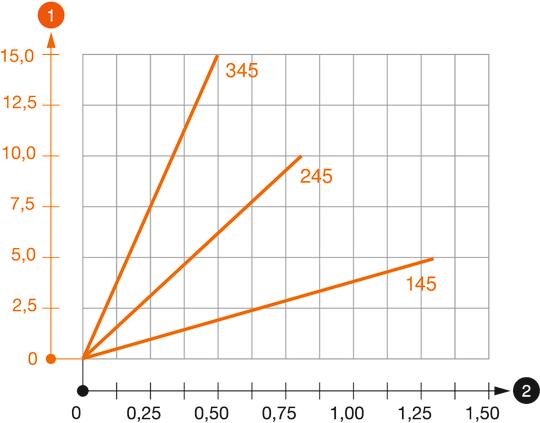

Diagramme de charge du support de plafond TPD
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique TPD 145 FS / 6363806 , 0.27MB , pdfDéclaration de conformité UE TPD 145 FS / 6363806 , 0.13MB , pdfREACH Déclaration de conformité TPD 145 FS / 6363806 , 0.12MB , pdfRoHS Déclaration de conformité TPD 145 FS / 6363806 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de pendards TP , 0.04MB , pdf
