Support mural et de plafond TP FS
Réf. 6363826 | EAN 4012195460381
- Description du produit
-

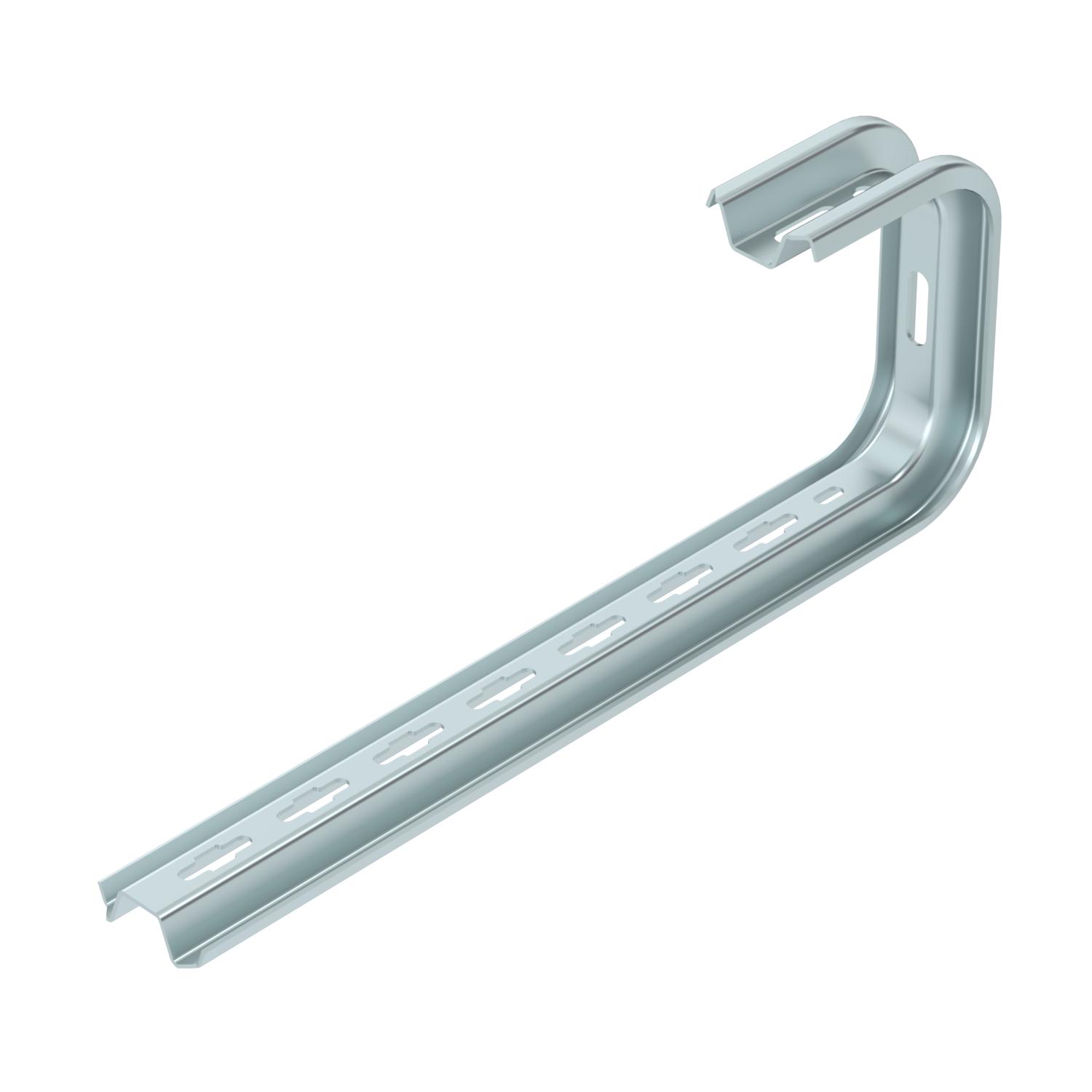

Description du produitSupport mural et de plafond TP pour un supportage universel.
Important ! Si le support est fixé directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.
Hauteur d'aile max. du chemin de câbles : 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

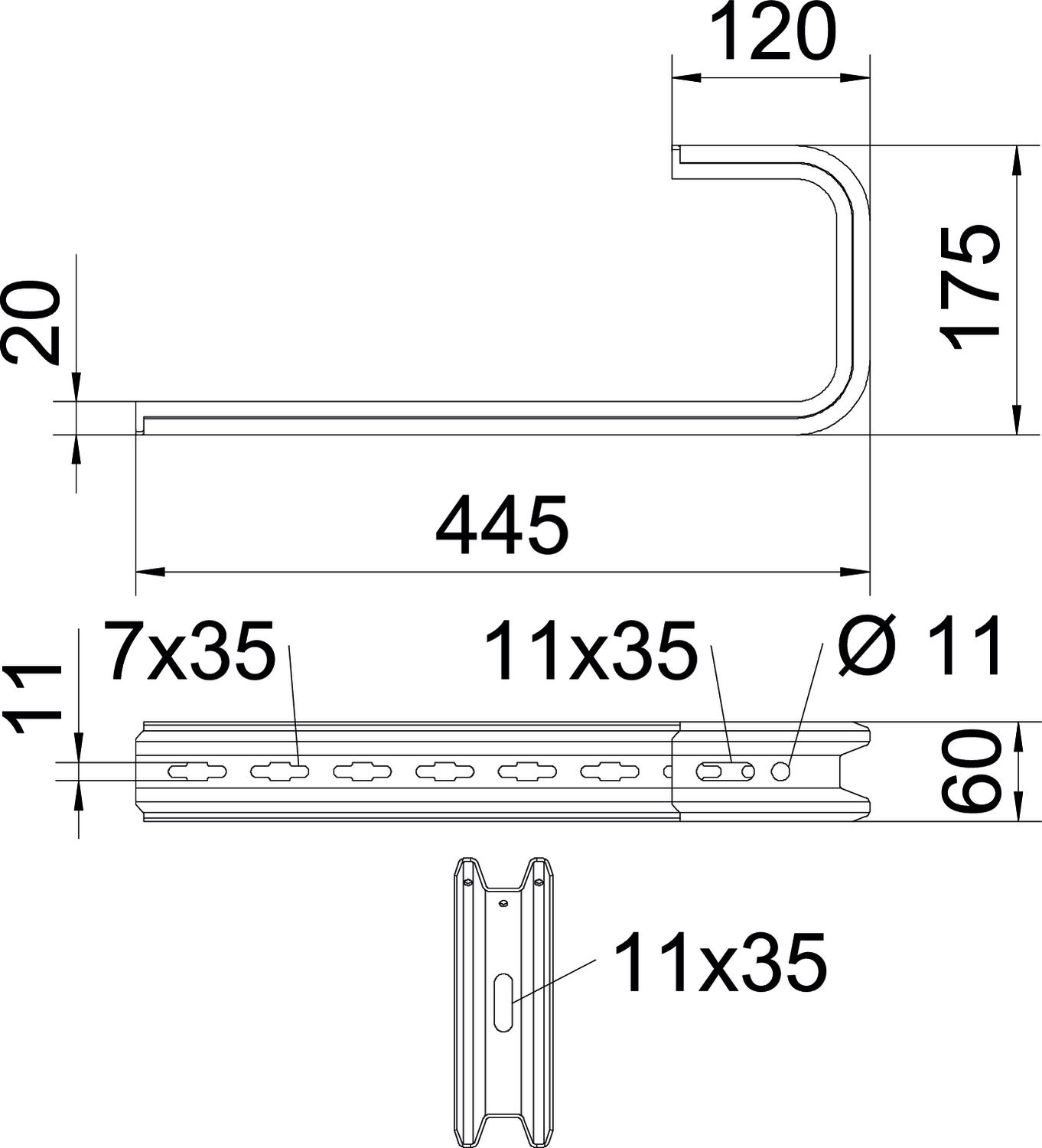

Convient pour chemin de câbles oui Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles oui Cote B 445 mm Couleur zinc Dimension B445mm Dimension H 175 mm Empreinte CO2 (GWP) du berceau à la porte 2,1901 kg CO2e / 1 Pièce F en kN (mur) 0,45 kN F en kN plafond 0,35 kN Hauteur 60 mm Largeur 445 mm Longueur 445 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 400 pourr largeur max. 400 mm Réglable non Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge du support de plafond TPD
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Vis à tête bombée avec écrou combiné, F
FRSB 6x12 F 6406122 100 Pièce - Téléchargements
-
Fiche technique TPD 445 FS / 6363826 , 0.30MB , pdfDéclaration de conformité UE TPD 445 FS / 6363826 , 0.13MB , pdfREACH Déclaration de conformité TPD 445 FS / 6363826 , 0.12MB , pdfRoHS Déclaration de conformité TPD 445 FS / 6363826 , 0.12MB , pdfInstructions de montage Instructions de montage Systèmes de pendards TP , 0.04MB , pdf
