Support mural et de plafond TP FT
Réf. 6365977 | EAN 4012195076902
- Description du produit
-

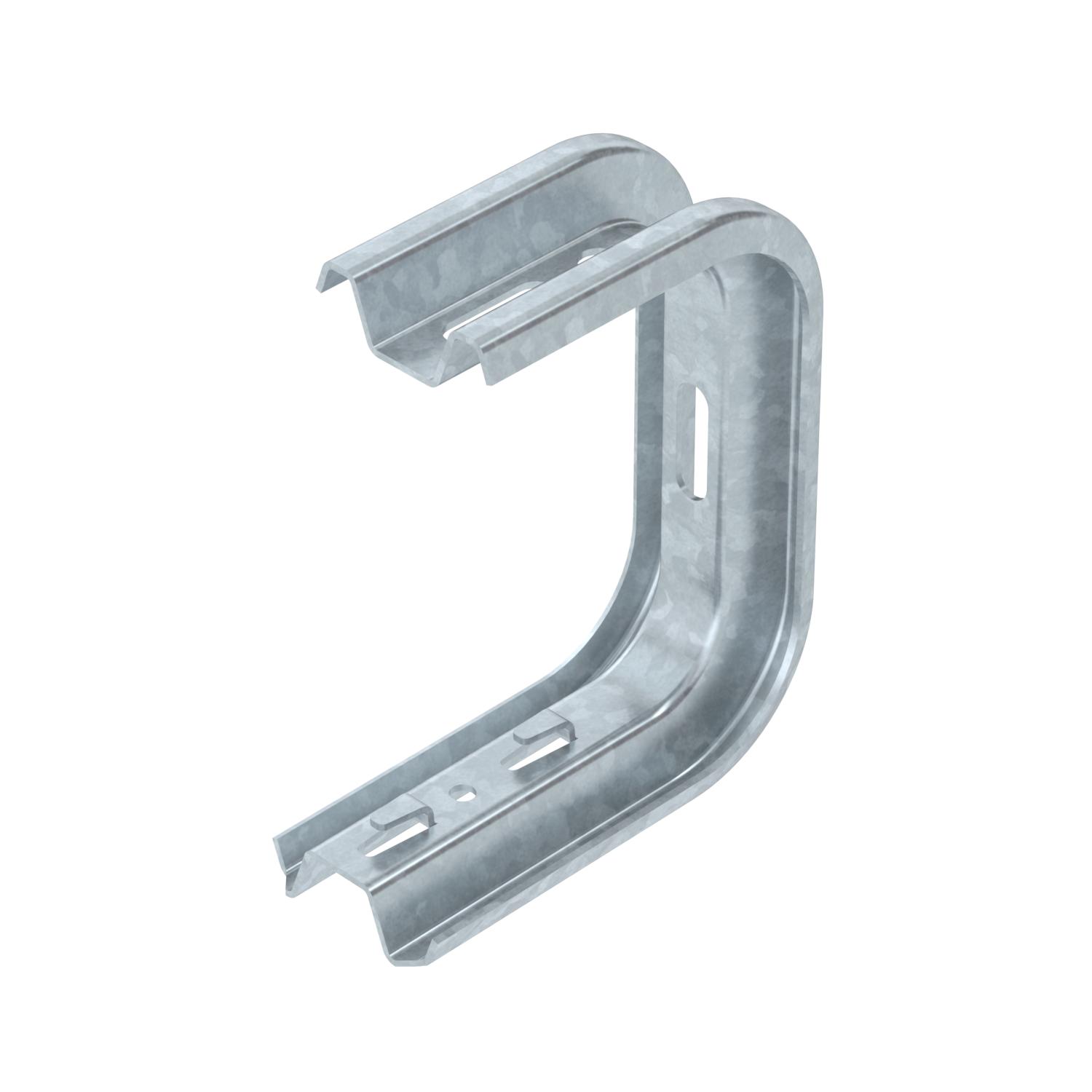

Description du produitLa console en C à ergots permet la fixation sans vis des chemins de câbles en treillis.
Si le support est fixé directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.
Hauteur latérale max. du système de chemin de câbles 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

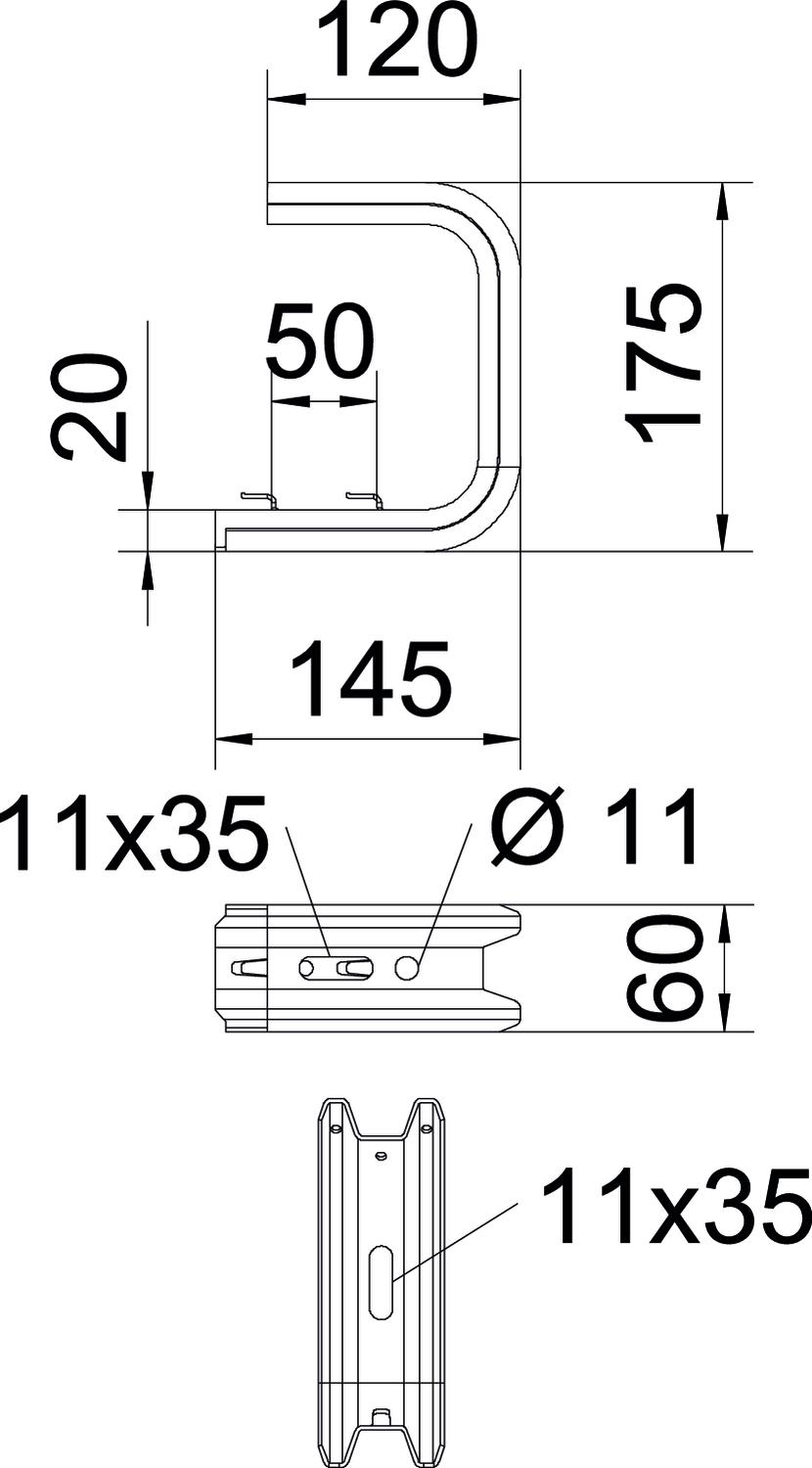

Convient pour chemin de câbles non Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles non Cote B 145 mm Cote L 50 mm Couleur zinc Dimension B145mm Empreinte CO2 (GWP) du berceau à la porte 1,1583 kg CO2e / 1 Pièce F en kN (mur) 1,4 kN F en kN plafond 1,3 kN Hauteur 60 mm Largeur 145 mm Longueur 175 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 100 pourr largeur max. 100 mm Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge du support de plafond TPDG
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Tous les types
