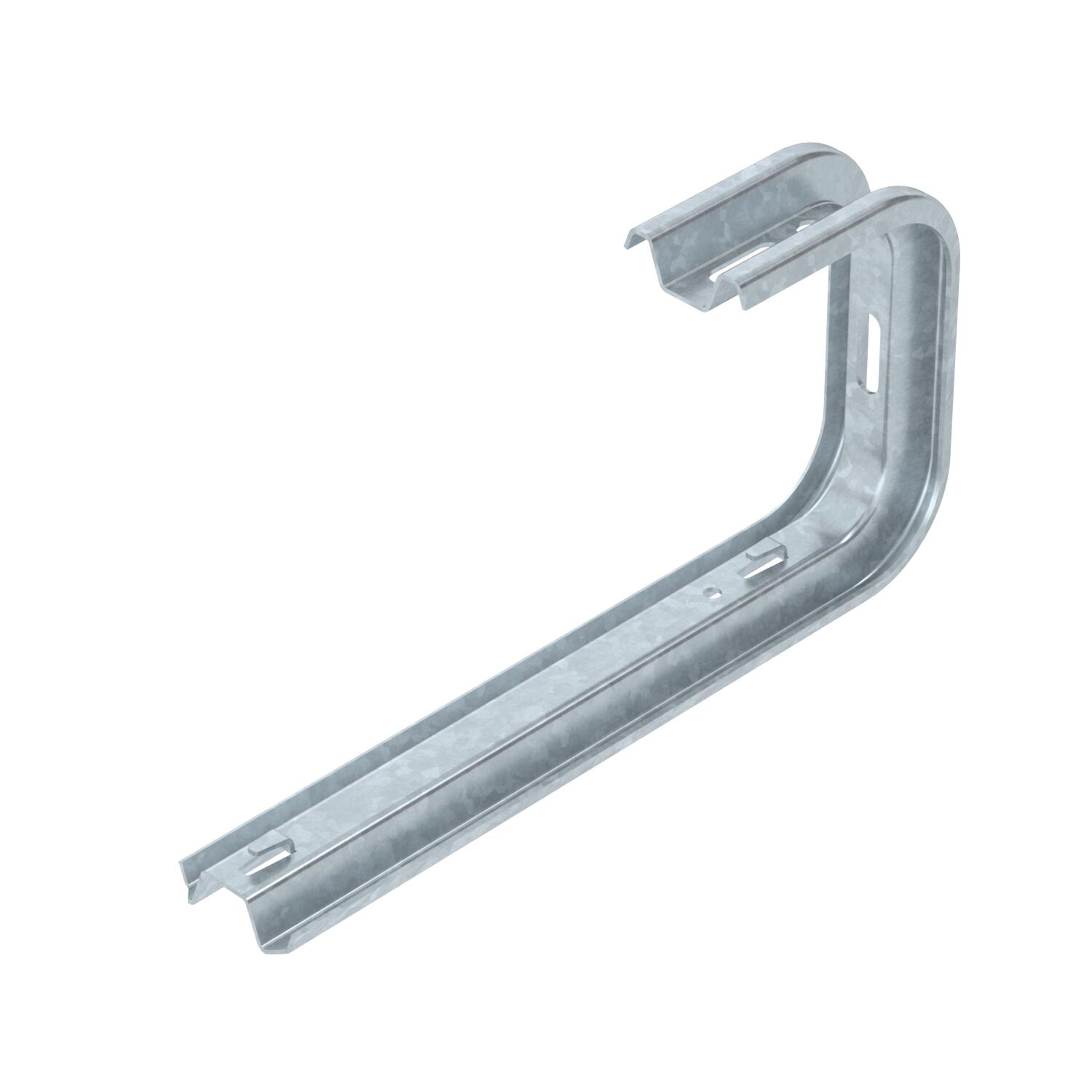

Support mural et de plafond TP FT
Réf. 6365985 | EAN 4012195076926
- Description du produit
-
Description du produitLa console en C à ergots permet la fixation sans vis des chemins de câbles en treillis.
Si le support est fixé directement sur le mur ou le plafond, il convient d'utiliser systématiquement l'entretoise DS 4 pour des raisons de stabilité.
Hauteur latérale max. du système de chemin de câbles 60 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

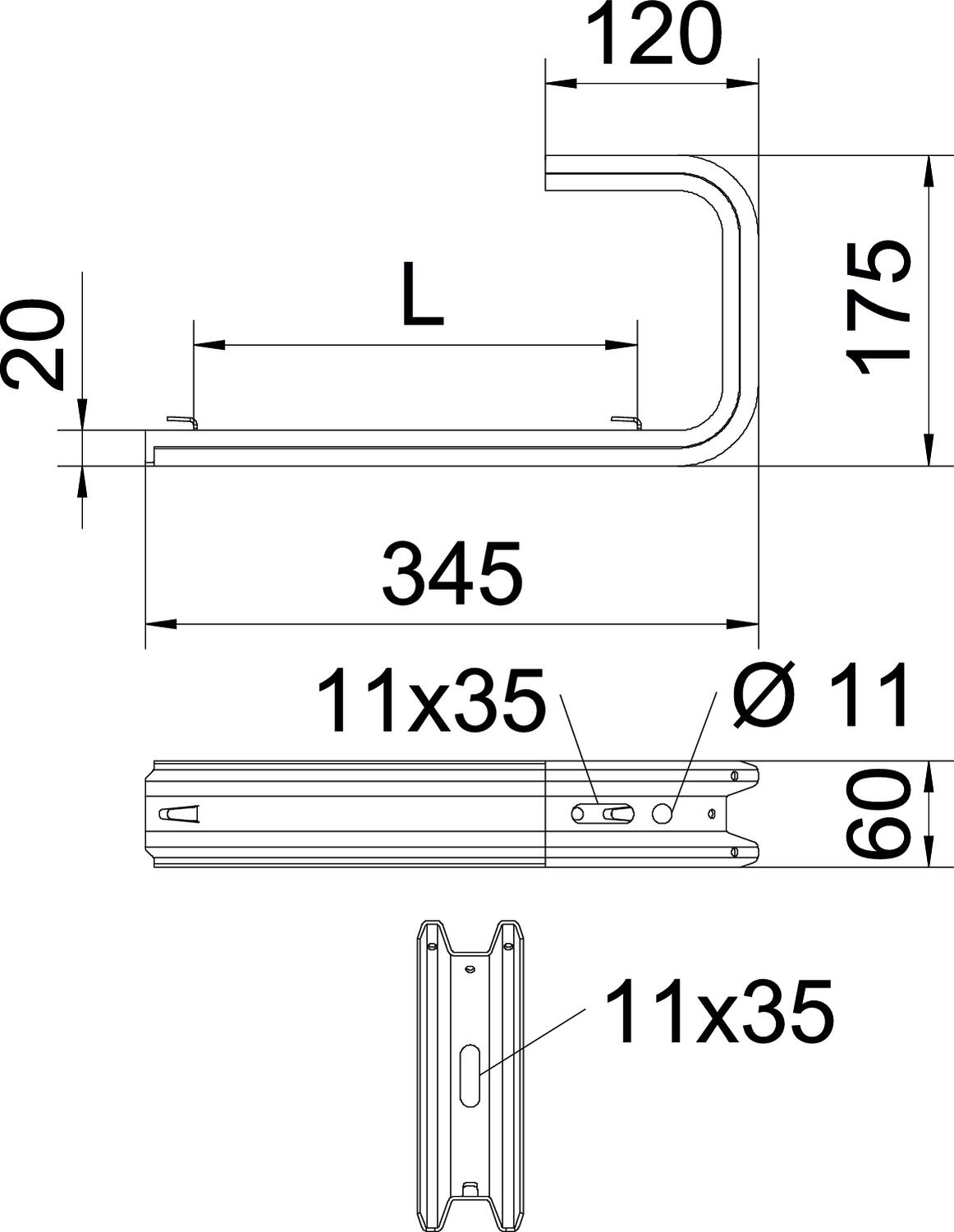

Convient pour chemin de câbles non Convient pour un chemin de câbles en treillis oui Convient pour une échelle à câbles non Cote B 345 mm Cote L 250 mm Couleur zinc Dimension B345mm Empreinte CO2 (GWP) du berceau à la porte 1,7545 kg CO2e / 1 Pièce F en kN (mur) 0,55 kN F en kN plafond 0,5 kN Hauteur 60 mm Largeur 345 mm Longueur 175 mm Maintien en fonction non Matériau Acier Modèle Étrier de suspension (étrier C) pour largeur min. 300 pourr largeur max. 300 mm Surface galvanisé à chaud par trempage Caractéristiques techniques
Diagramme de charge du support de plafond TPDG
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
