Suspension centrale de chemin de câbles, hauteur latérale 60 FS
Réf. 6358705 | EAN 4012196939374
- Description du produit
-

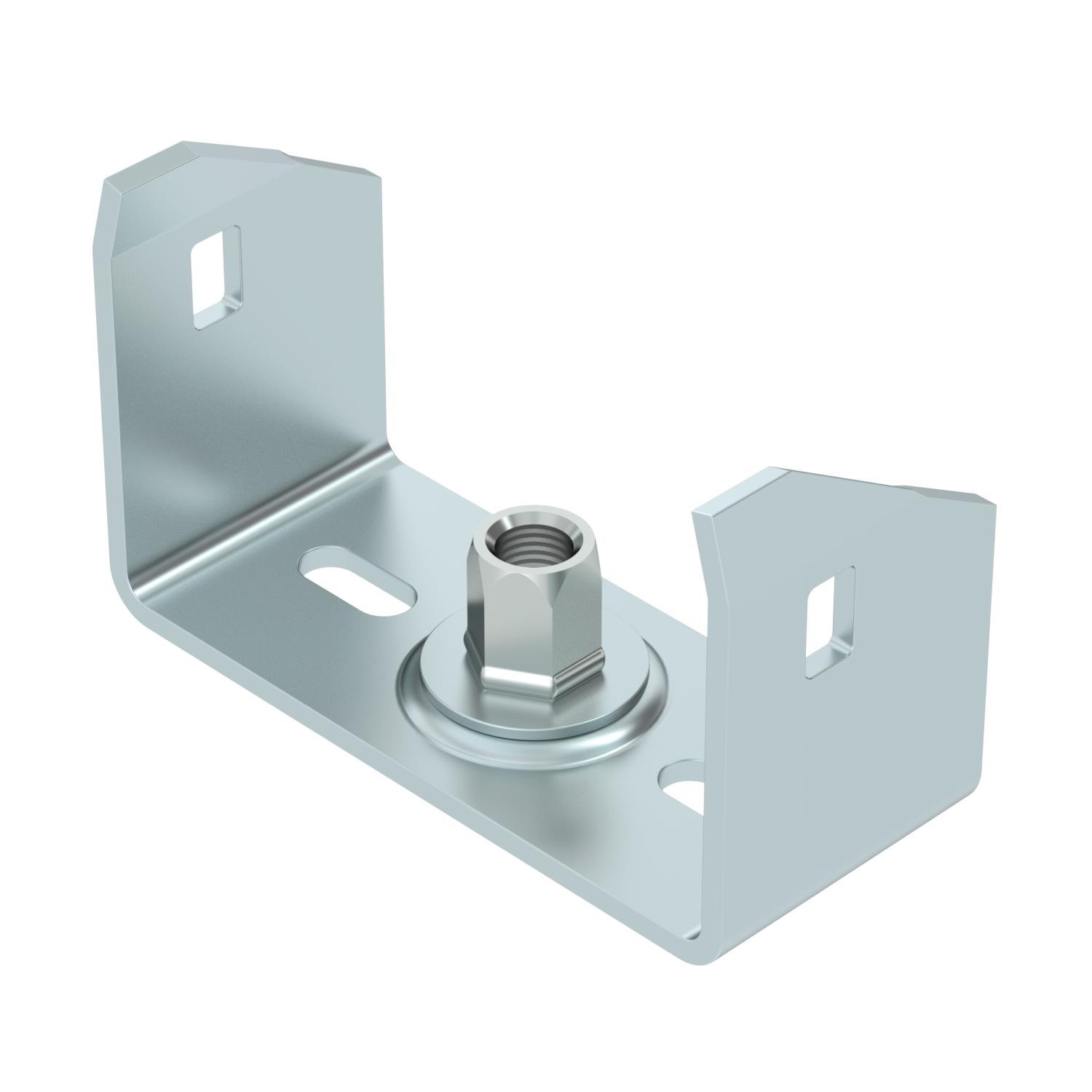

Description du produitSuspension centrale pour chemins de câbles avec bord roulé et d'une hauteur d'aile de 60 mm.
La suspension centrale dispose d'un embout fileté rotatif M10. Lors de la pose, veillez à une répartition homogène de la charge (éviter toute pose unilatérale).
Les largeurs de 100, 150 et 200 mm ont des perforations de base supplémentaires afin que la suspension centrale puisse être vissée à la base de canal lorsqu'elle est utilisée pour la maintenance fonctionnelle selon DIN 4102 partie 12.
-
- Caractéristiques techniques
-
Caractéristiques techniques

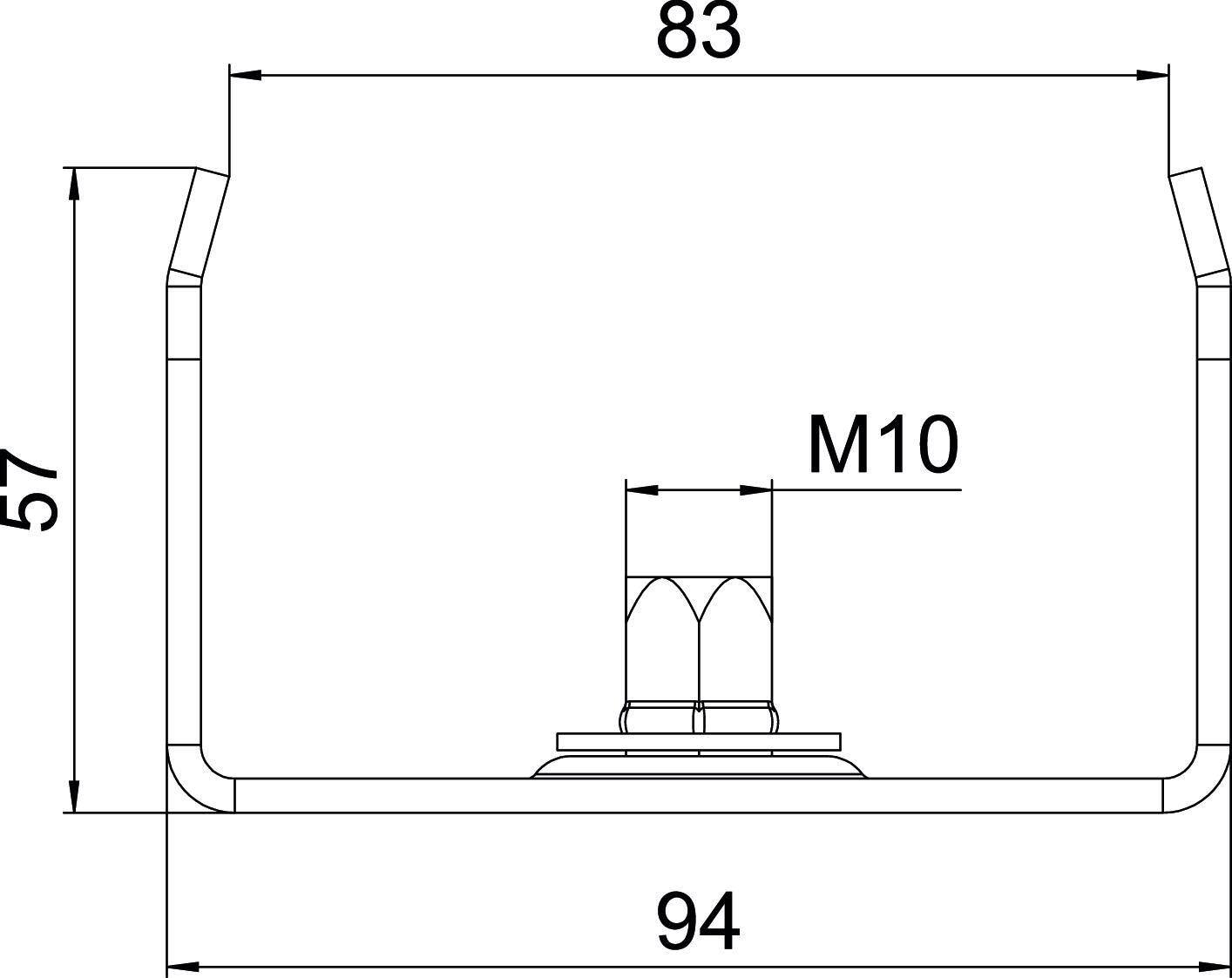

Convient pour chemin de câbles oui Convient pour la tige filetée métrique 10 Convient pour un chemin de câbles en treillis non Convient pour une échelle à câbles non Cote b 84 mm Cote B 94 mm Cote B1 84 mm Couleur zinc Diamètre du trou 10,5 mm Dimension B100mm Empreinte CO2 (GWP) du berceau à la porte 0,5365 kg CO2e / 1 Pièce F en kN 1,3 kN Hauteur 57 mm Largeur 4 in Largeur 100 mm Longueur 40 mm Maintien en fonction oui Matériau Acier Modèle accroché pour largeur min. 100 pourr largeur max. 100 mm Réglable non Surface galvanisé par bande - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique MAH 60 100 FS / 6358705 , 0.16MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE MAH 60 100 FS / 6358705 , 0.13MB , pdfREACH Déclaration de conformité MAH 60 100 FS / 6358705 , 0.12MB , pdfRoHS Déclaration de conformité MAH 60 100 FS / 6358705 , 0.12MB , pdfCertificat de contrôle Cable tray RKS Magic – centre suspension , 1.04MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 2.02MB , pdfInstructions de montage Instructions de montage Systèmes universels , 2.07MB , pdf
