Suspension centrale de chemin de câbles, hauteur latérale 60 FS
Réf. 6358713 | EAN 4012196939497
- Description du produit
-

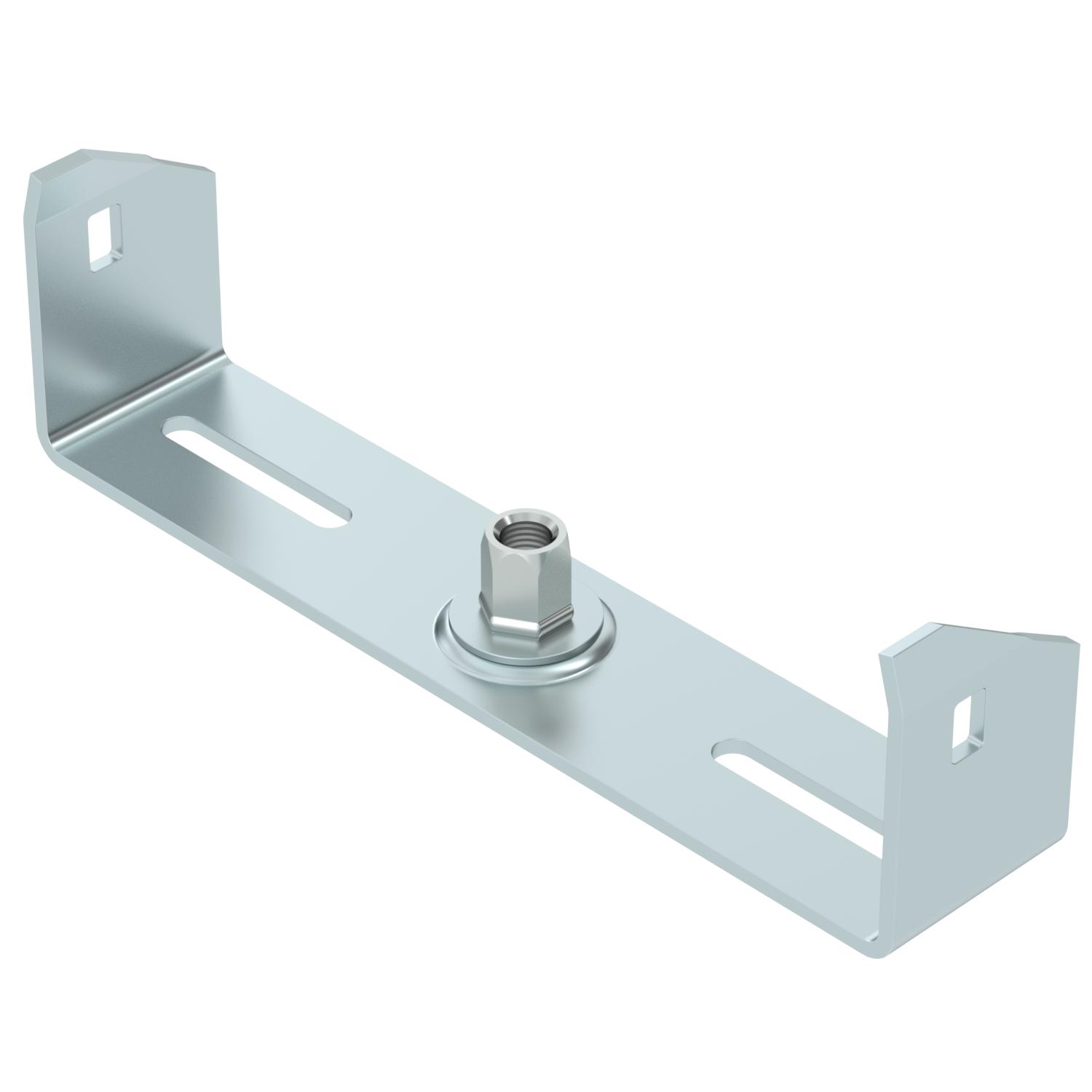

Description du produitSuspension centrale pour chemins de câbles avec bord roulé et d'une hauteur d'aile de 60 mm.
La suspension centrale dispose d'un embout fileté rotatif M10. Lors de la pose, veillez à une répartition homogène de la charge (éviter toute pose unilatérale).
Les largeurs de 100, 150 et 200 mm ont des perforations de base supplémentaires afin que la suspension centrale puisse être vissée à la base de canal lorsqu'elle est utilisée pour la maintenance fonctionnelle selon DIN 4102 partie 12.
-
- Caractéristiques techniques
-
Caractéristiques techniques

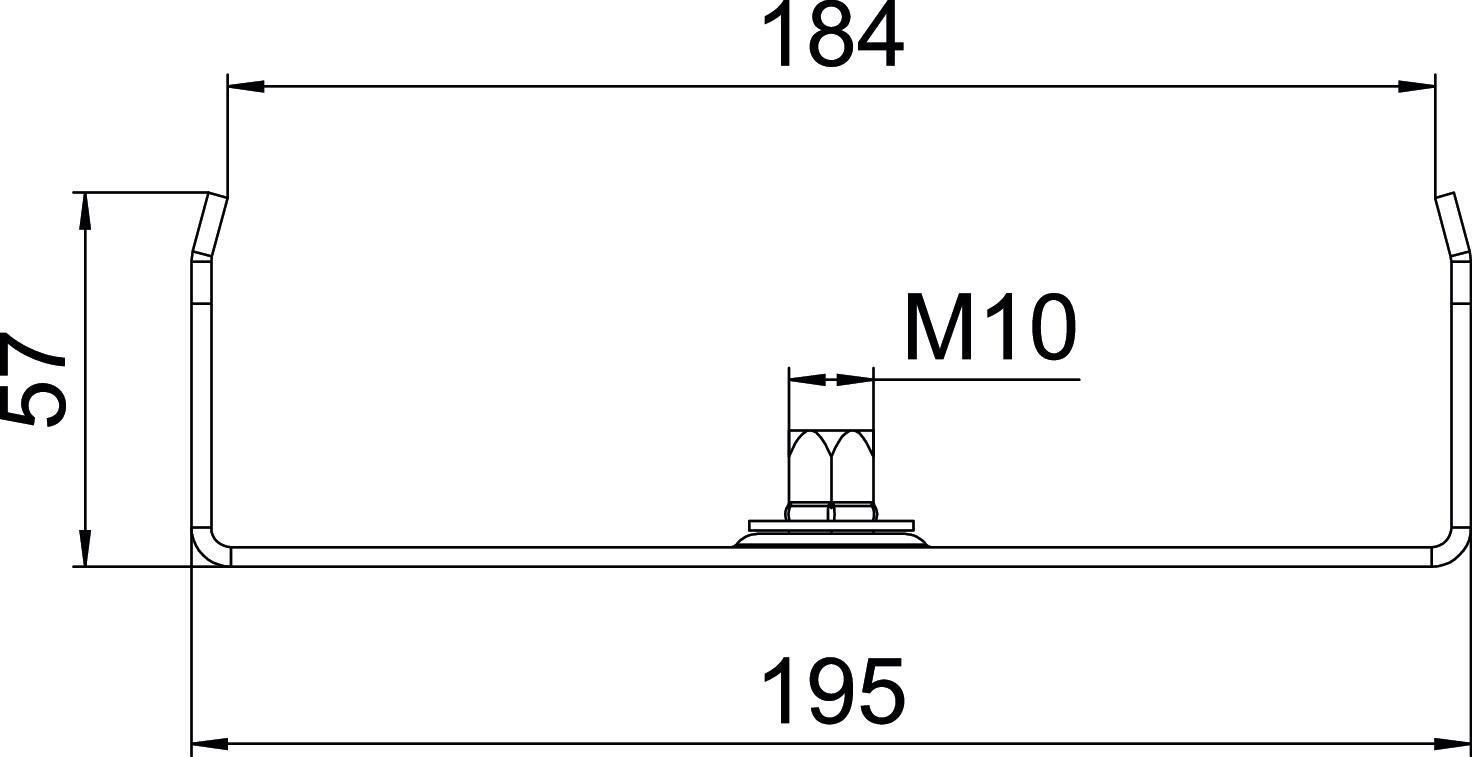

Convient pour chemin de câbles oui Convient pour la tige filetée métrique 10 Convient pour un chemin de câbles en treillis non Convient pour une échelle à câbles non Cote b 184 mm Cote B 195 mm Cote B1 184 mm Couleur zinc Diamètre du trou 10,5 mm Dimension B200mm Empreinte CO2 (GWP) du berceau à la porte 0,7537 kg CO2e / 1 Pièce F en kN 0,2 kN Hauteur 57 mm Largeur 200 mm Largeur 12 in Longueur 40 mm Maintien en fonction oui Matériau Acier Modèle accroché pour largeur min. 200 pourr largeur max. 200 mm Réglable non Surface galvanisé par bande - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique MAH 60 200 FS / 6358713 , 0.15MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE MAH 60 200 FS / 6358713 , 0.13MB , pdfREACH Déclaration de conformité MAH 60 200 FS / 6358713 , 0.12MB , pdfRoHS Déclaration de conformité MAH 60 200 FS / 6358713 , 0.12MB , pdfCertificat de contrôle Cable tray RKS Magic – centre suspension , 1.04MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 2.02MB , pdfInstructions de montage Instructions de montage Systèmes universels , 2.07MB , pdf
