Système de conduits en saille, hauteur de conduit 70 mm 2400 | 200 | 70 | 132

Système de conduits en saille, hauteur de conduit 70 mm

Réf. 7404708 | EAN 4012195100720

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur	70 mm

Section utile

Description du produit

Description du produit

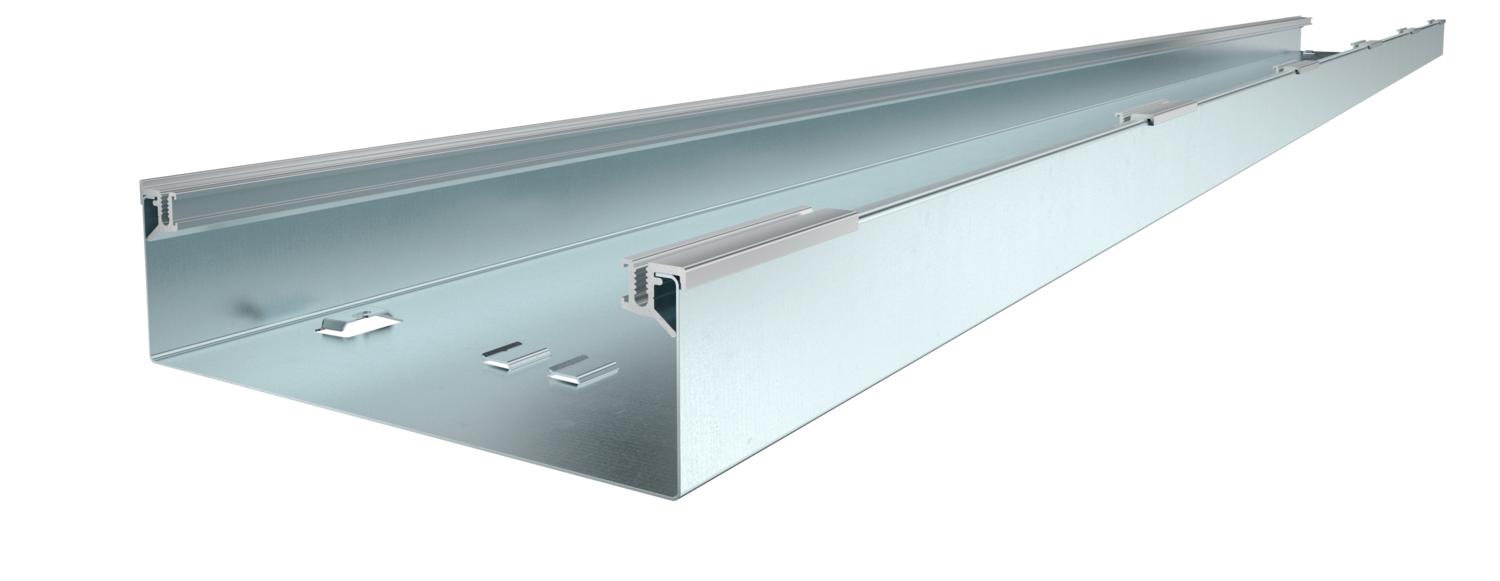

Partie inférieure de canal de sol apparent, à 1 compartiment pour couvercle pleine/d'inspection, chanfreinée d'un seul côté, avec profilés latéraux en aluminium emboîtables pour accrochage et fixation des couvercles, plaque de sol avec pattes de fixation pour 2 séparateurs max. emboîtables par enclenchement automatique et empreinte pour équerre de raccordement à la terre. Hauteur de goulotte adaptée au montage de boîtiers de sol de taille nominale 2.

Caractéristiques techniques

Caractéristiques techniques

Avec séparateur	non
Convient pour	Couvercle biseauté d'un côté

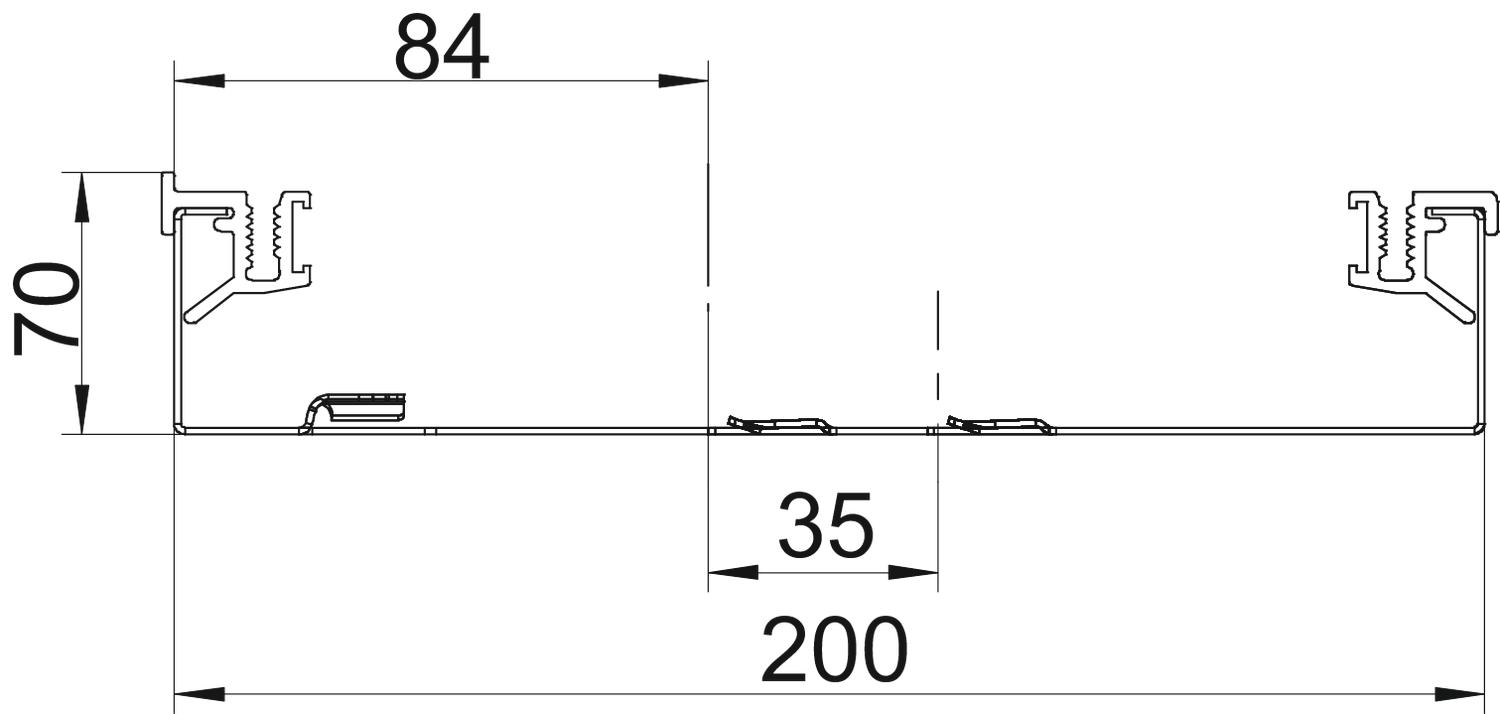

Cote B	200 mm
Cote b	200 mm
Dimension	2400x200x70
Dimension h	40 mm
Empreinte CO2 (GWP) du berceau à la porte	15,5625 kg CO2e / 1 Mètre
Épaisseur de tôle socle	1 mm
Fixation de séparateur	enficher
Hauteur	70 mm

Largeur	200 mm
Longueur	2400 mm
Matériau	Acier
Nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Section de traction 3	5167 mm²
Section de traction a	5945 mm²
Section de traction b	2090 mm²
Section utile	132 cm²
Surface	galvanisé par bande

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Section utile	Réf.	Quantité	Plus petite unité de vente
AIKU 20070	2400 mm	200 mm	70 mm	132 cm²	7404708	m	2,4 m
AIKU 25070	2400 mm	250 mm	70 mm	155 cm²	7404716	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Fermeture de canal, côté gauche	AIK ESL 20070	7404758	Pièce	1 Pièce
Fermeture de canal, côté droite	AIK ESR 20070	7404782	Pièce	1 Pièce
Couvercle plein	AIKF D 20070	7404928	Pièce	1 Pièce

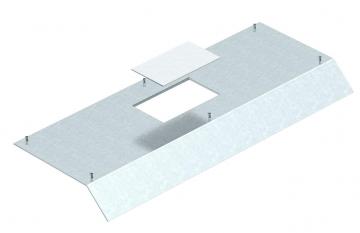

Couvercle de boîtier de sol pour GES2	AIKF DG2 20070	7404972	Pièce	1 Pièce
