Système de conduits en saille, hauteur de conduit 70 mm 2400 | 250 | 70 | 155

Système de conduits en saille, hauteur de conduit 70 mm

Réf. 7404716 | EAN 4012195100744

Réf. / Type

Longueur	2400 mm

Largeur

Hauteur	70 mm

Section utile

Description du produit

Description du produit

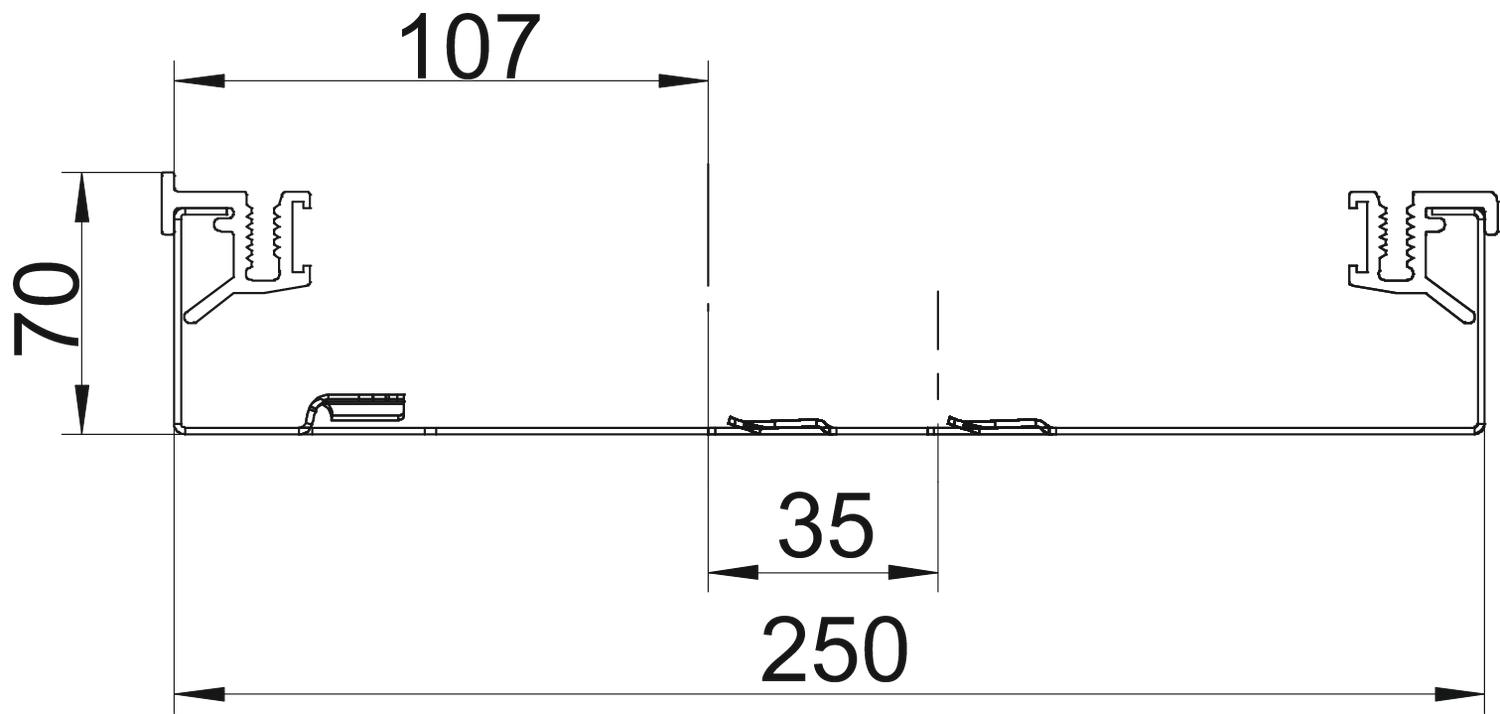

Socle de conduit d'installation en saillie, à 1 compartiment pour couvercle/couvercle de montage, chanfreinée d'un seul côté, avec profilés latéraux en aluminium emboîtables pour accrochage et fixation des couvercles, plaque de sol avec pattes de fixation pour 2 séparateurs max. emboîtables par enclenchement automatique et empreinte pour équerre de raccordement à la terre. Hauteur de goulotte adaptée au montage de boîtiers de sol de taille nominale 2.

Caractéristiques techniques

Caractéristiques techniques

Avec séparateur	non
Convient pour	Couvercle biseauté d'un côté
Cote b	250 mm
Cote B	250 mm
Dimension	2400x250x70
Dimension h	70 mm
Empreinte CO2 (GWP) du berceau à la porte	15,7114 kg CO2e / 1 Mètre
Épaisseur de tôle socle	1 mm
Fixation de séparateur	enficher
Hauteur	70 mm

Largeur	250 mm
Longueur	2400 mm
Matériau	Acier
Nombre de séparateurs enfichables	2
Nombre de voies	3 St.
Section de traction 3	6817 mm²
Section de traction a	6595 mm²
Section de traction b	2090 mm²
Section utile	155 cm²
Surface	galvanisé par bande

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Section utile	Réf.	Quantité	Plus petite unité de vente
AIKU 20070	2400 mm	200 mm	70 mm	132 cm²	7404708	m	2,4 m
AIKU 25070	2400 mm	250 mm	70 mm	155 cm²	7404716	m	2,4 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Fermeture de canal, côté gauche	AIK ESL 25070	7404766	Pièce	1 Pièce
Fermeture de canal, côté droite	AIK ESR 25070	7404790	Pièce	1 Pièce
Couvercle plein	AIKF D 25070	7404944	Pièce	1 Pièce
Couvercle de boîtier de sol pour GES2	AIKF DG2 25070	7404976	Pièce	1 Pièce
