Boîte de tirage sous chape UGD250-3 pour GES9/55
Type UGD55 250-3 9R
Réf. article 7410060
EAN 4012195678724
Réf. article / Type
7410060 / UGD55 250-3 9R
Hauteur de chape min.
55 mm
Hauteur de chape max.
80 mm
Exécution du couvercle
carré
Ouverture de montage pour unité de montage
carré
Dimension nominale pour boîtier d'appareillages
9
Dimension nominale
250 mm
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description

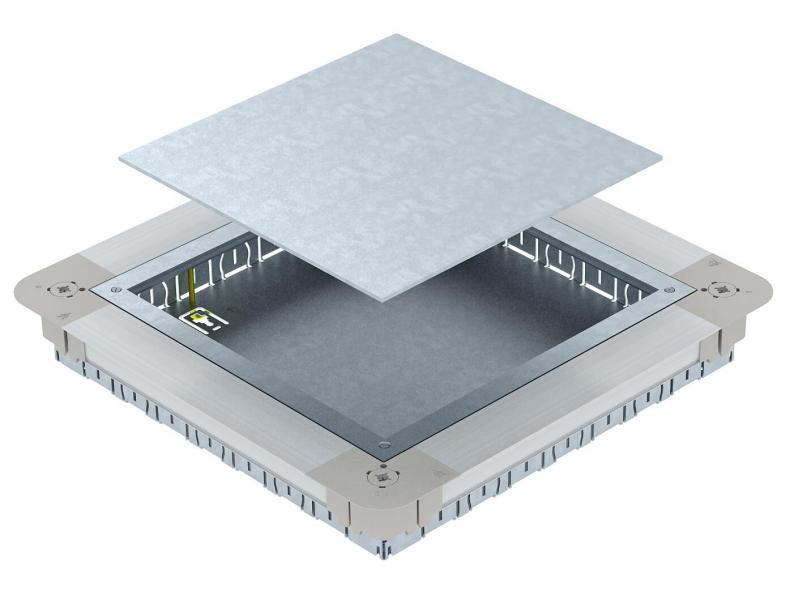

Boîtier d'appareillage sous chape avec couvercle de montage et plaque pleine, avec parois latérales en tôle d'acier. Pour le montage d'un support d'encastrement carré GES9 55 dans des hauteurs de chape à partir de 55 mm. Possibilité d'ajustement continu à la hauteur de la chape de même que la chape peut être coulée de manière affleurante à l'arête de retrait de la chape. Avec ouvertures d'entrée de tubes sur chaque côté 7 x M20, 3 x M25, 4 x M32. Taille de tubes utile pour la hauteur de 55 mm : M20.
Données techniques
Dimensions
| Longueur | 367 mm |
|---|---|
| Largeur | 367 mm |
| Hauteur | 55 mm |
| Cote A | 367 mm |
| Cote B | 367 mm |
| Cote b | 244 mm |
| Cote a | 244 mm |
| Dimension h | 55 mm |
Caractéristiques techniques
| Hauteur de chape min. | 55 mm |
|---|---|
| Hauteur de chape max. | 80 mm |
| Exécution du couvercle | carré |
| Plage de réglage min. | 55 mm |
| Plage de réglage max. | 80 mm |
| Compatible avec le conduit noyé dans la chape | non |
| Compatible avec le conduit fermé affleurant avec la chape | non |
| Largeur de goulotte min. | 190 mm |
| Largeur de goulotte max. | 250 mm |
| Ouverture de montage pour réservoir en saillie | non |
| Possibilité d'installation du joint | non |
| Découplable | non |
| Tôle de fond | oui |
| Convient pour goulotte noyée | non |
| Entretien du sol | sécher |
| à encastrer affleurant avec le sol | oui |
| Ouverture de montage pour unité de montage | carré |
| Possibilité de démontage | pour le montage d'appareillages |
| pour raccord de tuyau | oui |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Dimension nominale | 250 mm |
| Conformité ROHS | sauf |
| Dimension | 367x367x55 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Série de produit | Système de conduits EÜK |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 25,7284 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 25,7284 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
GES9 55U V 7011
7405037
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GES9 55U V 9011
7405039
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GESR9 55U V 7011
7405047
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
GESR9 55U V 9011
7405049
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405037
Boîtier de sol carré pour hauteur de chape de 55 mmType
GES9 55U V 7011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405039
Boîtier de sol carré pour hauteur de chape de 55 mmType
GES9 55U V 9011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405047
Boîtier de sol rond pour hauteur de chape de 55 mmType
GESR9 55U V 7011
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
