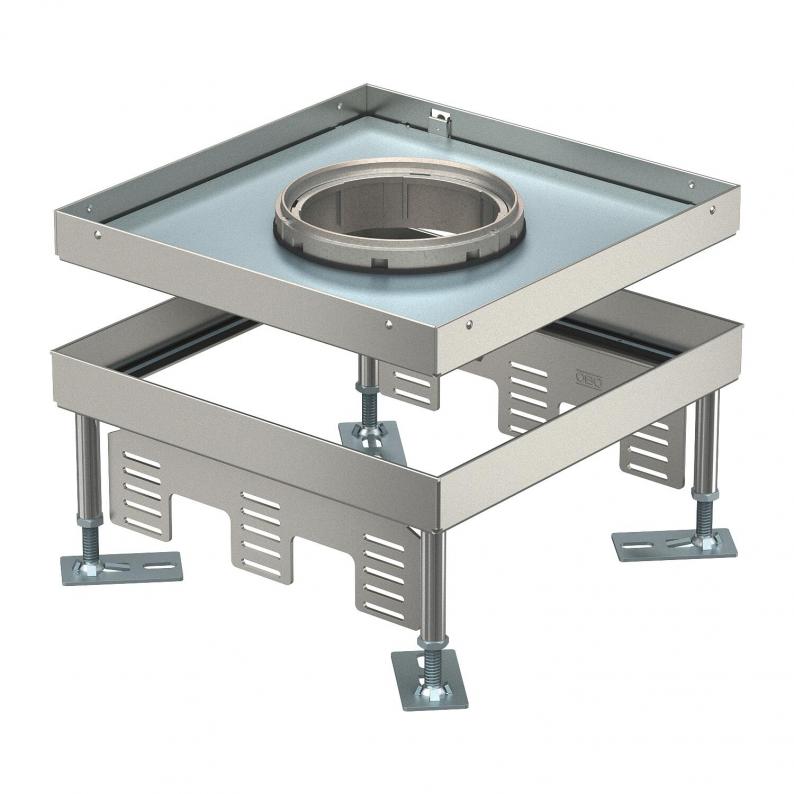

Cassette réglable en hauteur pour charges lourdes pour tube, RKFNSL, taille nominale 9, acier inoxydable
Type RKFN3 9 V SL1 16
|Réf. article 7408938
|EAN 4012197278298
Réf. article / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Cassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®. Il est possible d'installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.
Cassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Cassette pour charges lourdes réglable en hauteur à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5.
Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®. Il est possible d'installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.
Cassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Cassette pour charges lourdes réglable en hauteur à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5.
Données techniques
Dimensions
| Longueur | 243 mm |
|---|---|
| Largeur | 243 mm |
| Hauteur | 105 mm |
| Dimension h | 105 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 150 mm |
| Épaisseur du revêtement de sol | 16 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 150 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Longueur cote de montage | 244 mm |
| Largeur cote de montage | 244 mm |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Tube escamotable |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers appareillage | non |
| Indice de protection code IK | IK10 |
| Classe pour charges lourdes | 10 kN (OBO SL1) |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | oui |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Homologations | NF |
| Norme | EN 50085-2-2 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP55 |
| Nombre de supports universels | 3 x UT4 |
| Découpe de sol/Ouverture de montage | 244x244 |
| Modèle | carré |
| Conformité ROHS | sauf |
| Dimension | 243x243x100 |
| Matériau | Acier inoxydable |
| Série de produit | RKFN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 24,7907 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 24,7907 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf. article
Quantité
TUK2 GV
7428140
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
SK RK9
7404372
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
DUG 350 9SL
7401410
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
UT4 45 4
7408727
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7405815
Pied de nivellement RKNEV2Type
RK NEV2 110
Unité de vente minimale : 1 Emb.
1Emb.
Emb.
Réf. article 7428140
Couvercle de tube , avec poignée étrier pour l'extractionType
TUK2 GV
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (2)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Variantes
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Dimension h
Indice de protection (IP) hors utilisation
Réf. article
RKFN3 9 V SL1 16
105
150
16
9
105
IP55
7408938
RKFN3 9 V SL1 21
110
155
21
9
110
IP55
7408940
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
RKFN3 9 V SL1 16
Réf. article
7408938
Hauteur de plancher min.
105
Hauteur de plancher max.
150
Épaisseur du revêtement de sol
16
Dimension nominale pour boîtier d'appareillages
9
Dimension h
105
Indice de protection (IP) hors utilisation
IP55
RKFN3 9 V SL1 21
Réf. article
7408940
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
21
Dimension nominale pour boîtier d'appareillages
9
Dimension h
110
Indice de protection (IP) hors utilisation
IP55
