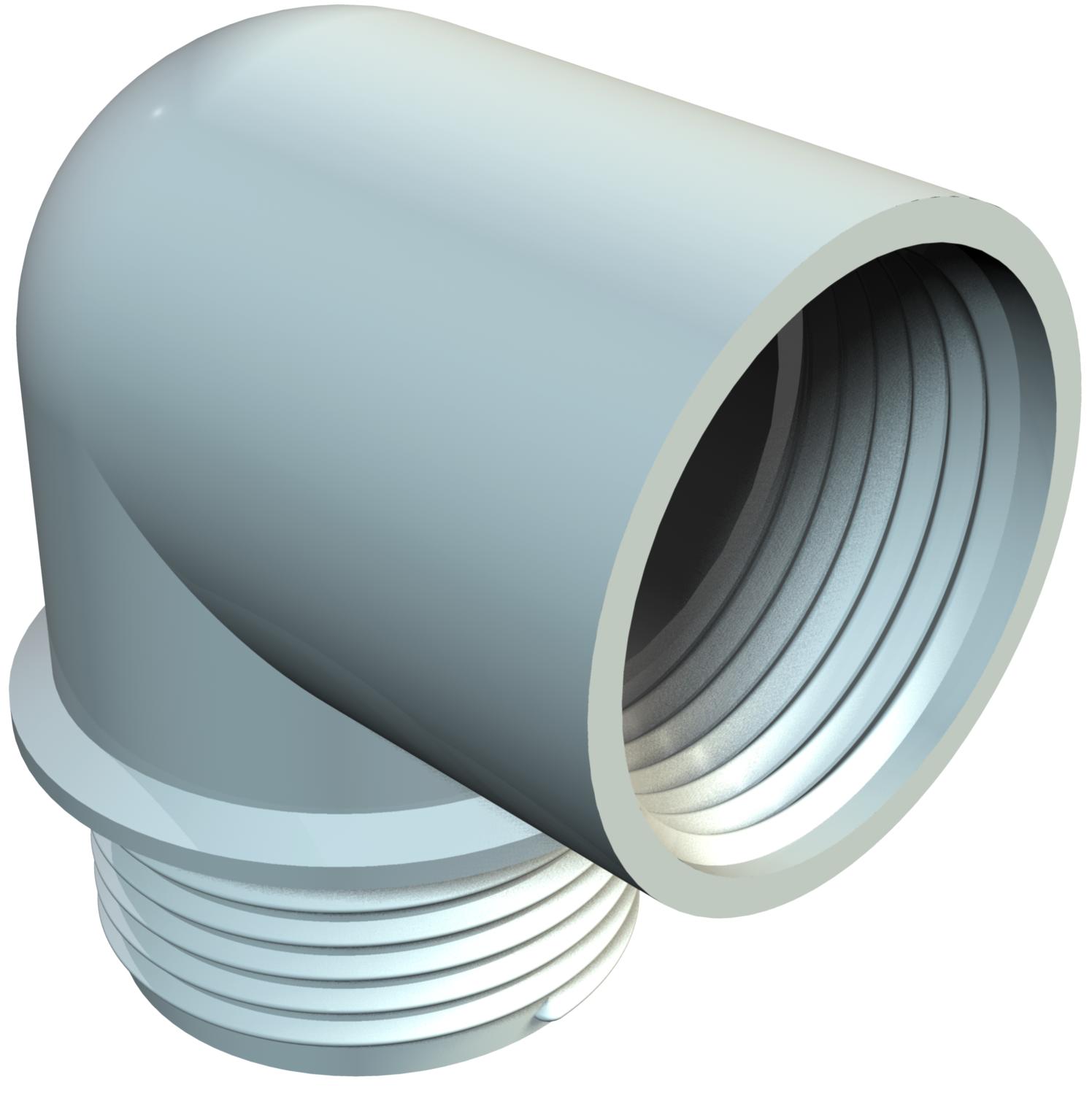

90° elbow socket, PG thread
Réf. 2029936 | EAN 4012195445517
- Description du produit
-
Description du produitRaccord coudé avec filetages femelles et mâles PG selon DIN 40430.
Le raccord coudé peut être complété par deux bagues de pression 107/D en acier, une bague d’étanchéité 107/A ou 107/B et un boulon de pression 107/E pour former un presse-étoupe coudé.
-
- Caractéristiques techniques
-

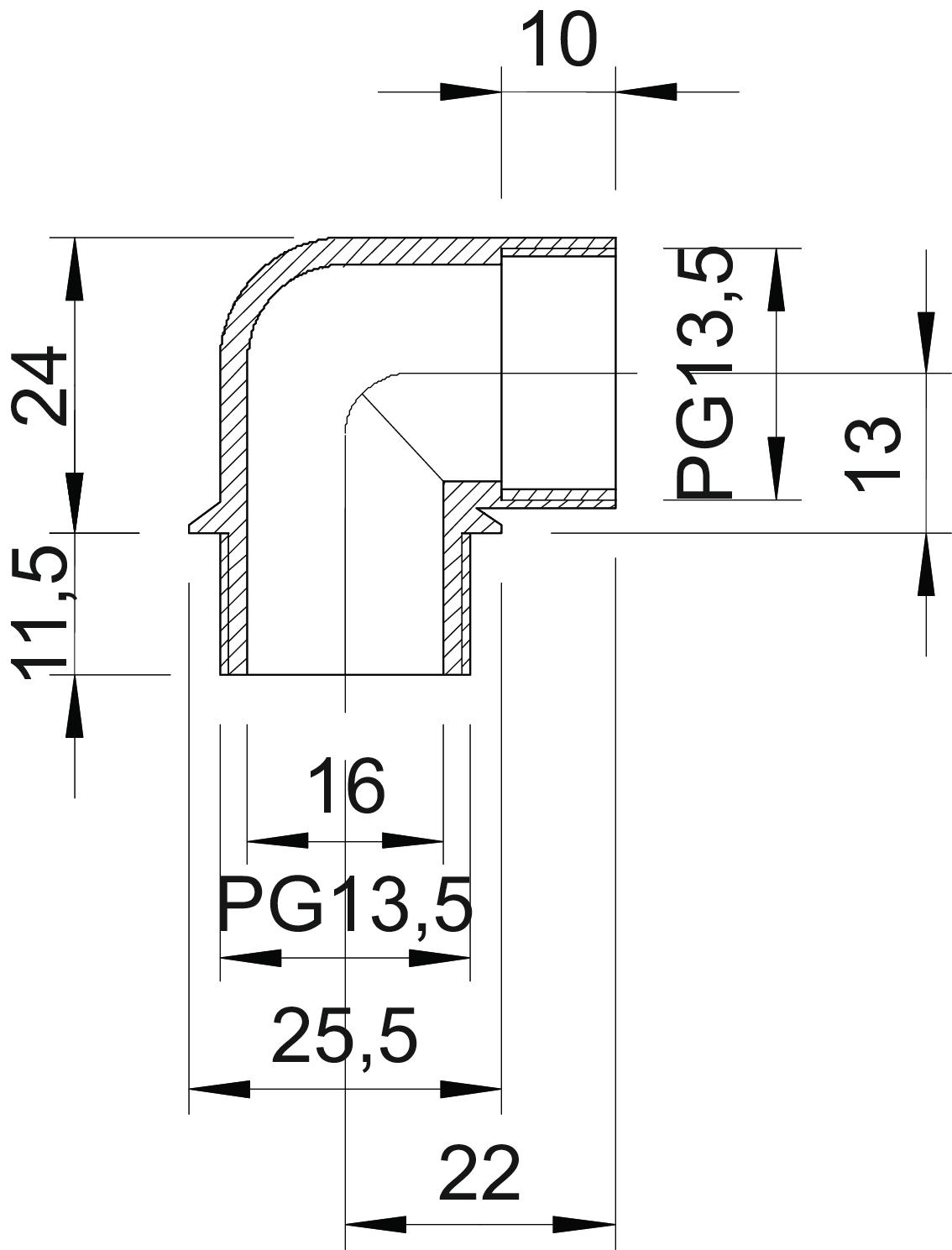

Dimensions
Cote A 22 mm Cote B 13 mm Cote D1 25,5 mm Cote D2 16 mm Cote L1 11,5 mm Cote L2 10 mm Cote L3 24 mm Couleur gris clair Dimension PG13,5 Dimension du filetage PG extérieur 13,5 Dimension du filetage PG intérieur 13,5 Empreinte CO2 (GWP) du berceau à la porte 0,0368 kg CO2e / 1 Pièce Filetage Pg 13,5 Forme de construction avec filetage Matériau Polyamide Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C - Tous les types
- Téléchargements
-
Fiche technique 107 W PG13.5 PA / 2029936 , 0.19MB , pdfREACH Déclaration de conformité 107 W PG13.5 PA / 2029936 , 0.12MB , pdfRoHS Déclaration de conformité 107 W PG13.5 PA / 2029936 , 0.13MB , pdf
