90° elbow socket, PG thread

Réf. 2029944 | EAN 4012195445579

Réf. / Type

Dimension du filetage PG intérieur

Dimension du filetage PG extérieur

Description du produit

Description du produit

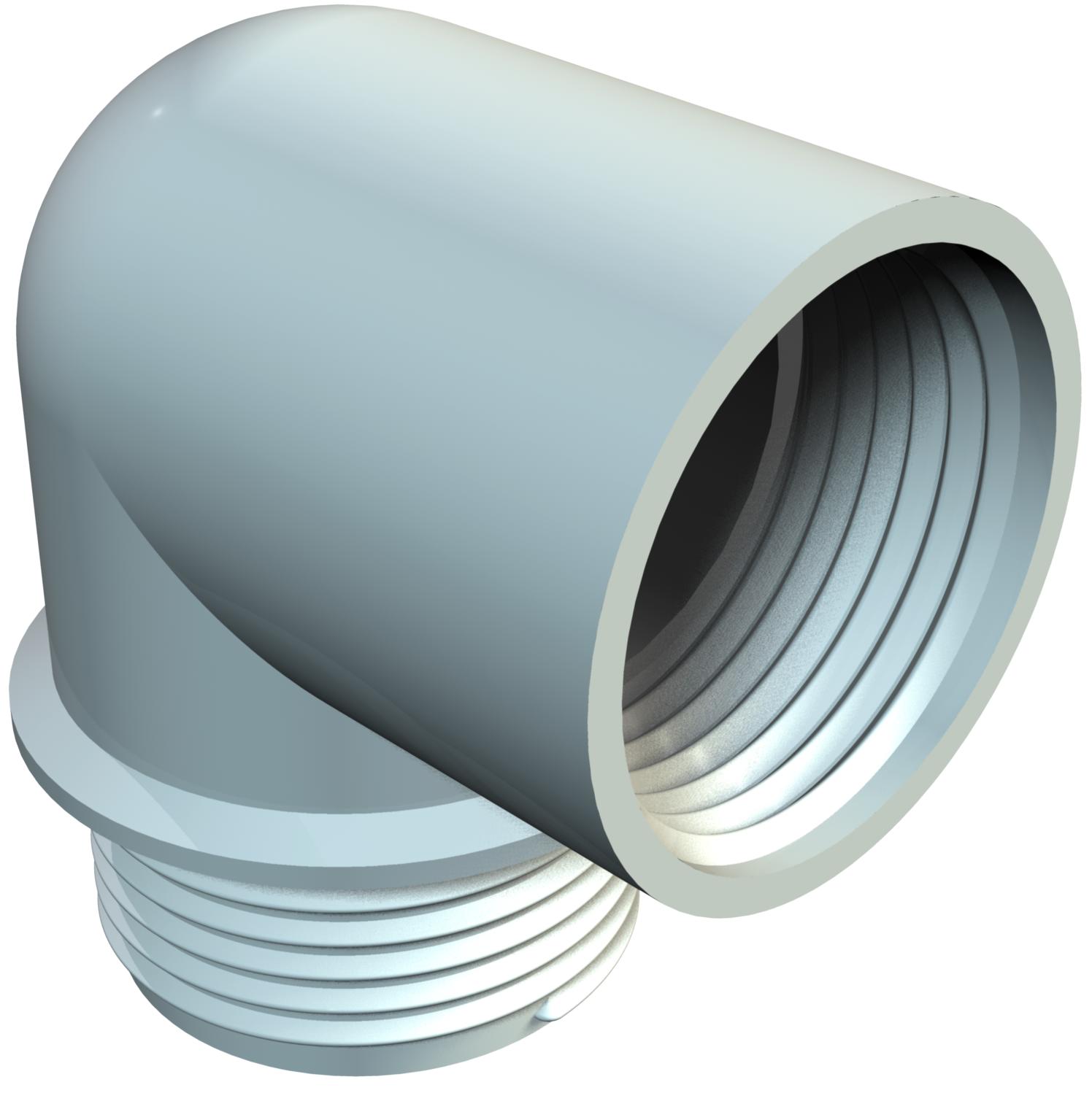

Raccord coudé avec filetages femelles et mâles PG selon DIN 40430.
Le raccord coudé peut être complété par deux bagues de pression 107/D en acier, une bague d’étanchéité 107/A ou 107/B et un boulon de pression 107/E pour former un presse-étoupe coudé.

Caractéristiques techniques

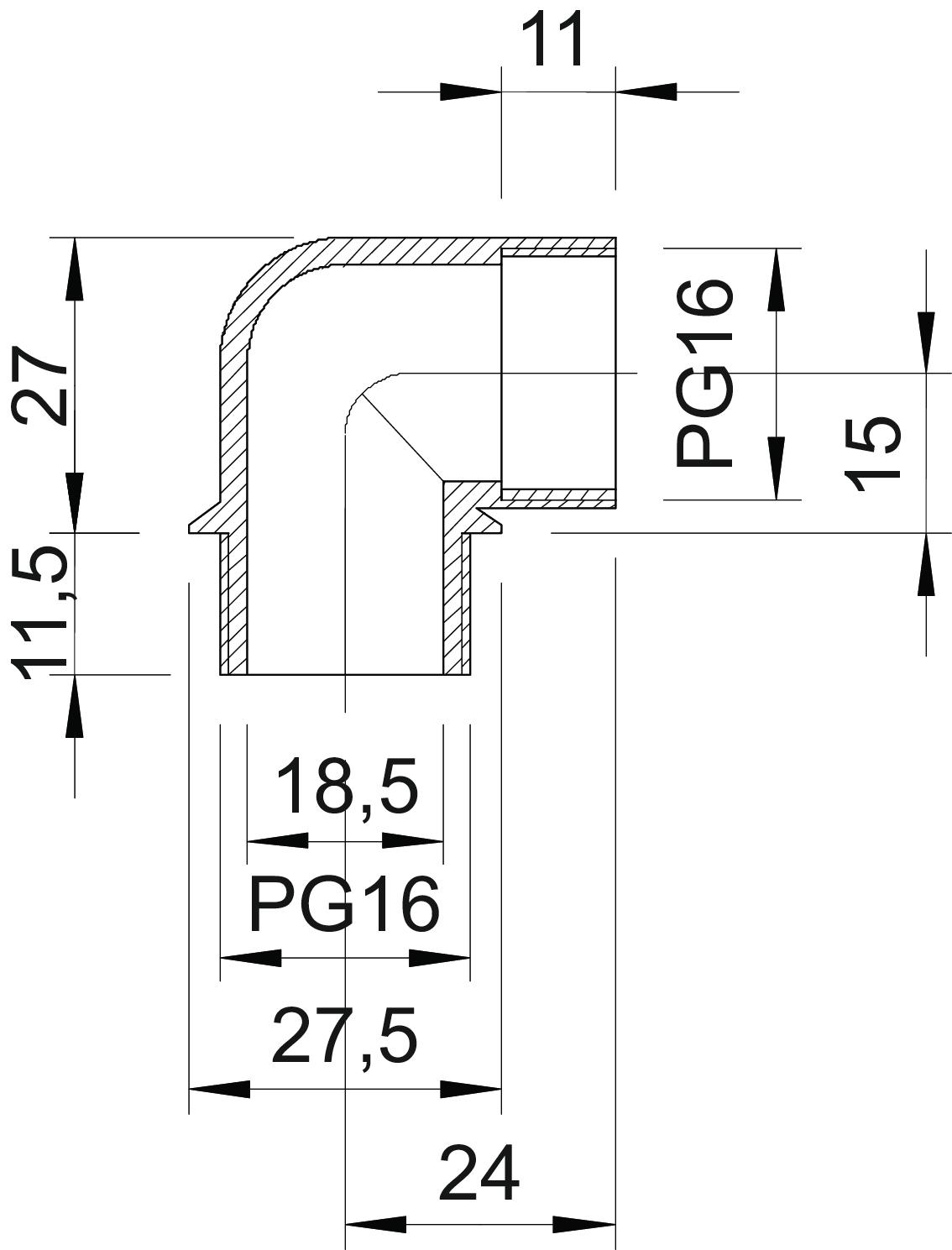

Dimensions

Cote A	24 mm
Cote B	15 mm
Cote D1	27,5 mm
Cote D2	18,5 mm
Cote L1	11,5 mm
Cote L2	11 mm
Cote L3	27 mm
Couleur	gris clair
Dimension	PG16

Dimension du filetage PG extérieur	16
Dimension du filetage PG intérieur	16
Empreinte CO2 (GWP) du berceau à la porte	0,0455 kg CO2e / 1 Pièce
Filetage	Pg 16
Forme de construction	avec filetage
Matériau	Polyamide
Plage de températures d’utilisation max.	65 °C
Plage de températures d’utilisation min.	-20 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
