Raccords coudés à 90°, filetage PG 11 | 11

Raccords coudés à 90°, filetage PG

Réf. 2029928 | EAN 4012195445456

Réf. / Type

Dimension du filetage PG intérieur

Dimension du filetage PG extérieur

Description du produit

Description du produit

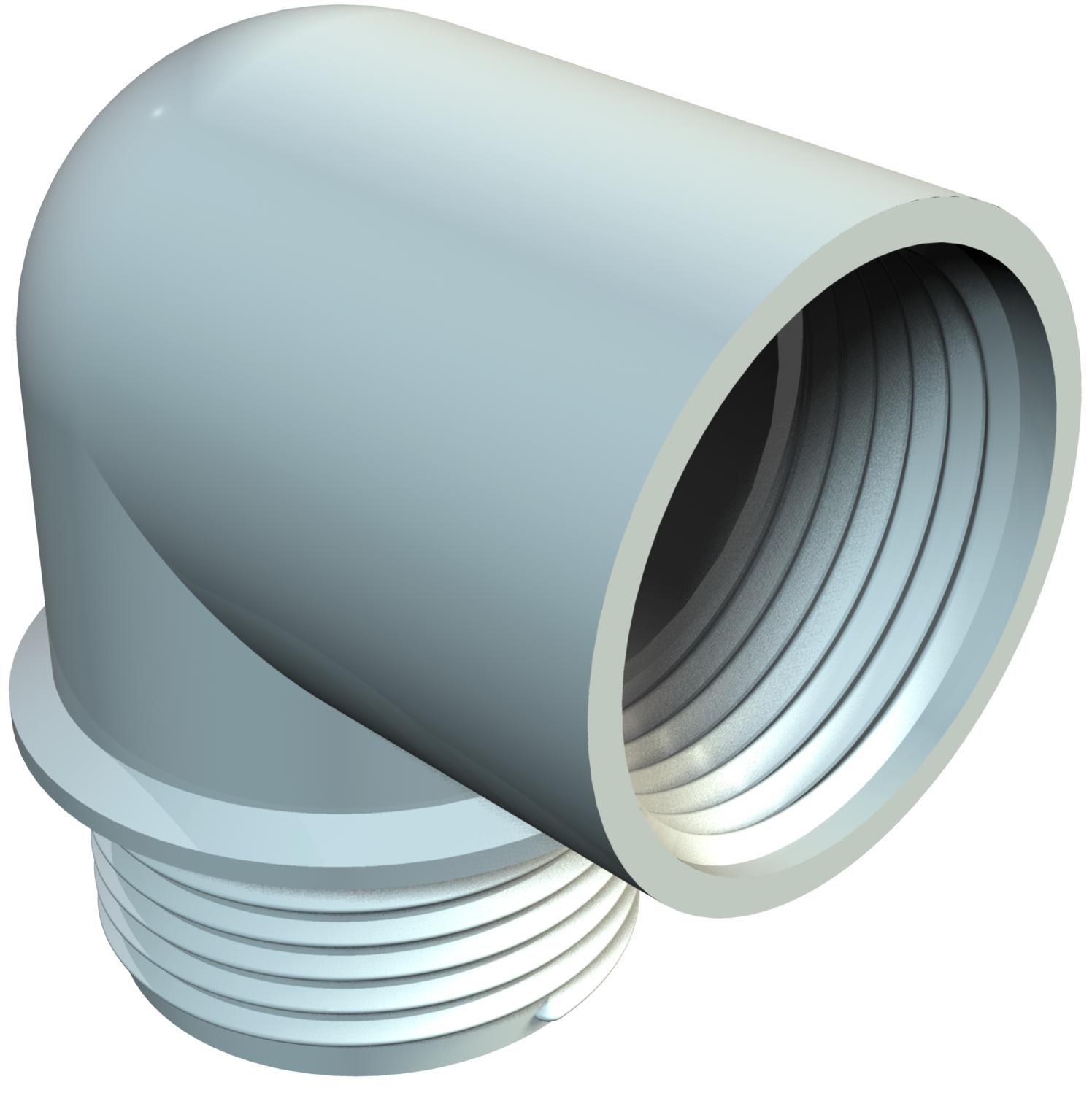

Raccord coudé avec filetages femelles et mâles PG selon DIN 40430.
Le raccord coudé peut être complété par deux bagues de pression 107/D en acier, une bague d’étanchéité 107/A ou 107/B et un boulon de pression 107/E pour former un presse-étoupe coudé.

Caractéristiques techniques

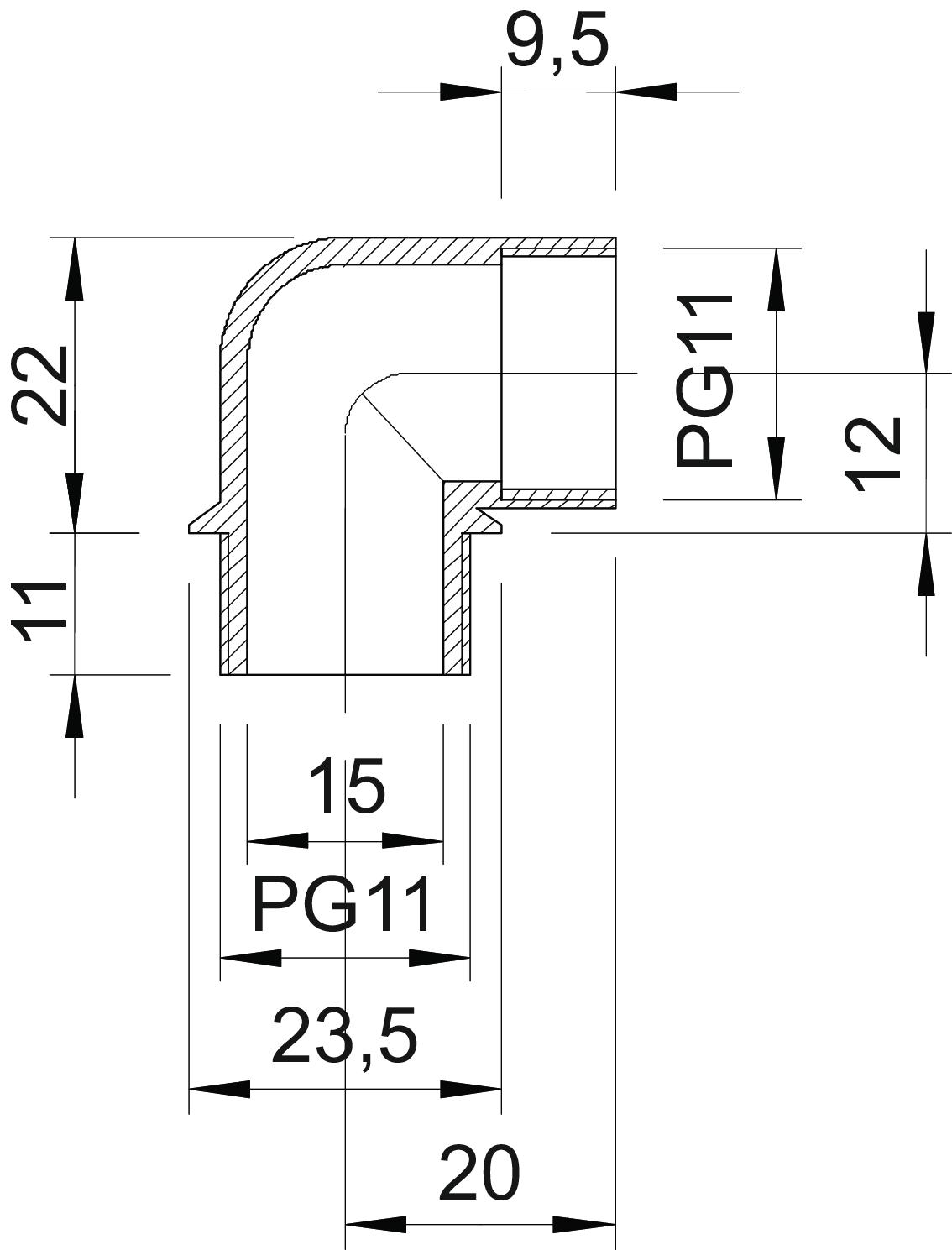

Dimensions

Cote A	20 mm
Cote B	12 mm
Cote D1	23,5 mm
Cote D2	15 mm
Cote L1	11 mm
Cote L2	9,5 mm
Cote L3	22 mm
Couleur	gris clair
Dimension	PG11

Dimension du filetage PG extérieur	11
Dimension du filetage PG intérieur	11
Empreinte CO2 (GWP) du berceau à la porte	0,0395 kg CO2e / 1 Pièce
Filetage	Pg 11
Forme de construction	avec filetage
Matériau	Polyamide
Plage de températures d’utilisation max.	65 °C
Plage de températures d’utilisation min.	-20 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
