Montant TP/console murale et de pendard FS
Réf. 6364306 | EAN 4012196199273
- Description du produit
-

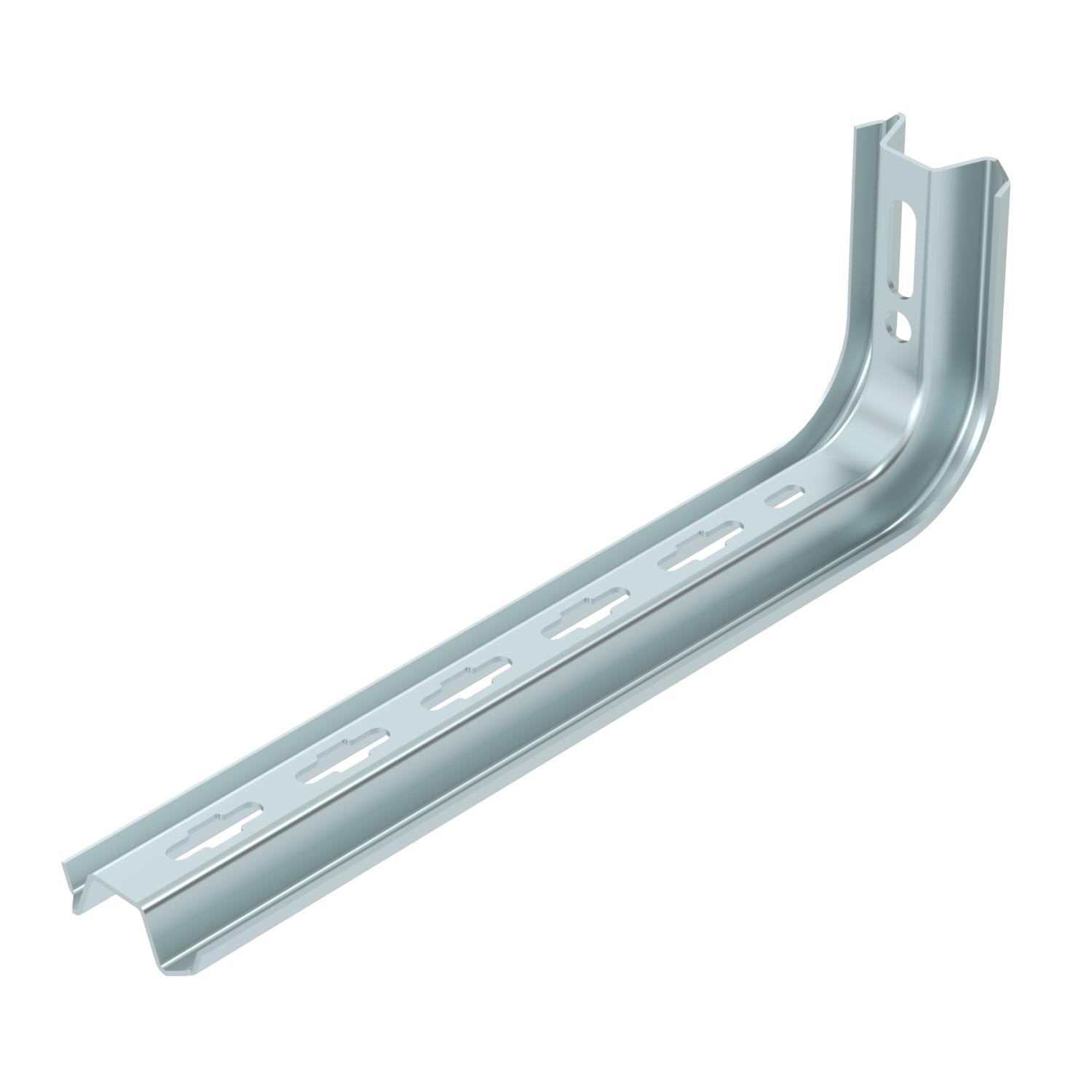

Description du produitProfilé TP à utiliser comme pendard léger sur les plafonds en béton horizontaux, longueur 145 à 645 mm. Jusqu'à la longueur de 345 mm, le profilé est également utilisé comme console murale ou de pendard légère.
En association avec la TPSA/ 145, il est possible de renforcer la tête avec deux points de fixation. Important ! Si le profilé est fixé au plafond ou s'il est vissé contre la tête pour la renforcer, il convient pour des raisons de stabilité d'utiliser systématiquement l'entretoise de type DS 4. Pour le montage des profilés avec chevauchement, il convient d'utiliser le boulon TRCC de type FRS 10/25 S. Pour le montage des profilés dos à dos (p. ex. renfort de tête), il convient d'utiliser la vis à tête hexagonale de type SKS 10/60.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Couleur zinc Dimension B345mm F en kN 0,55 kN Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 300 pourr largeur max. 300 mm Surface galvanisé par bande Dimensions

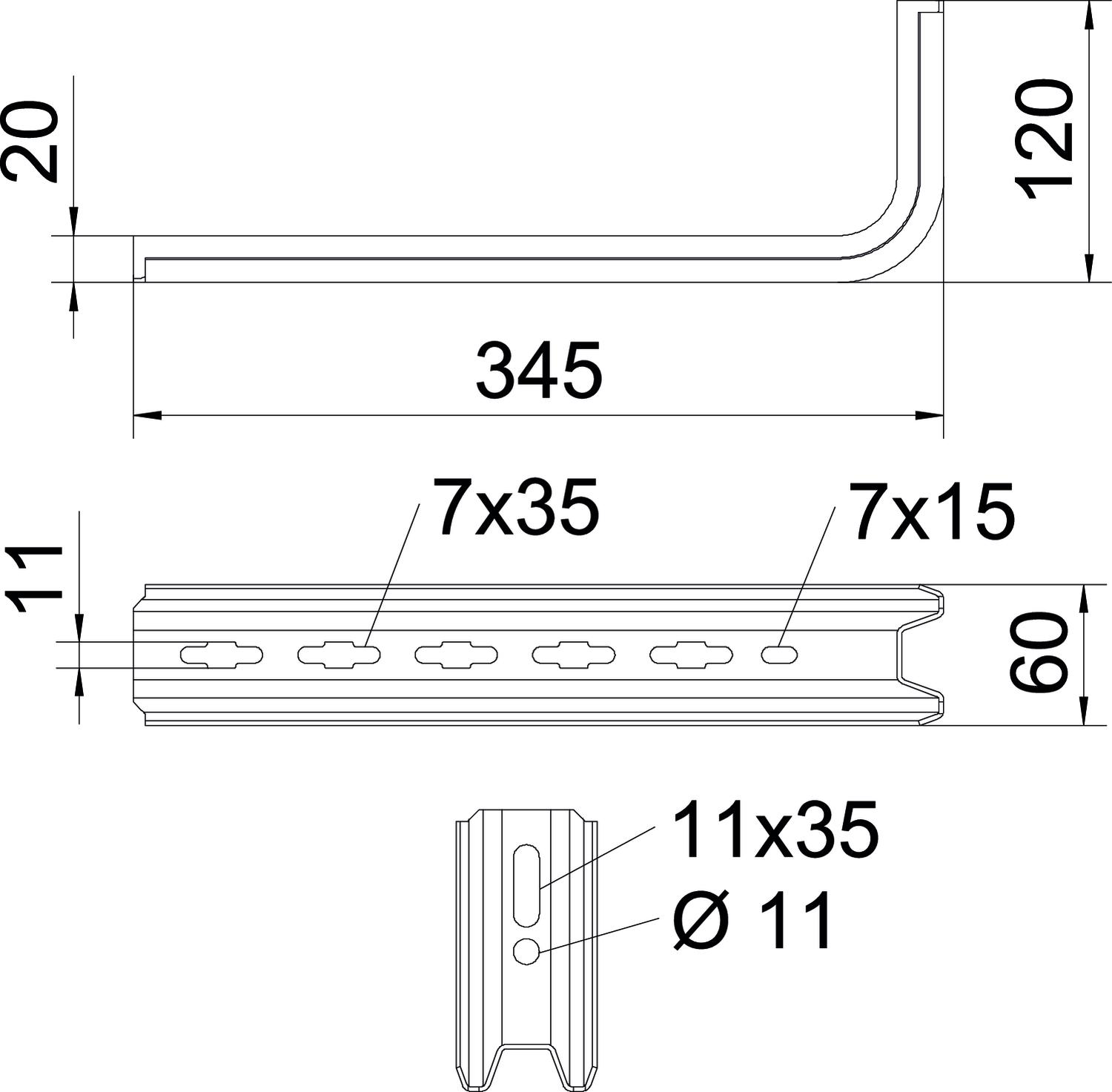

Cote B 60 mm Cote L 345 mm Dimension H 120 mm Hauteur 120 mm Largeur 60 mm Longueur 345 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,4016 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 1,4016 kg CO2e / 1 Pièce Caractéristiques techniques
Diagramme de charge de la console TPSA
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection
TPS KS OR 6364625 10 Pièce
Entretoise FS
DS 4 FS 6416551 20 Pièce - Téléchargements
-
Fiche technique TPSA 345 FS / 6364306 , 0.29MB , pdfDéclaration de conformité UE TPSA 345 FS / 6364306 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni TPSA 345 FS / 6364306 , 0.09MB , pdfREACH Déclaration de conformité TPSA 345 FS / 6364306 , 0.12MB , pdfRoHS Déclaration de conformité TPSA 345 FS / 6364306 , 0.12MB , pdfDéclaration environnementale de produits (EPD) TPSA 345 FS / 6364306 , 2.03MB , pdfInstructions de montage Instructions de montage Systèmes de pendards TP , 0.04MB , pdf
