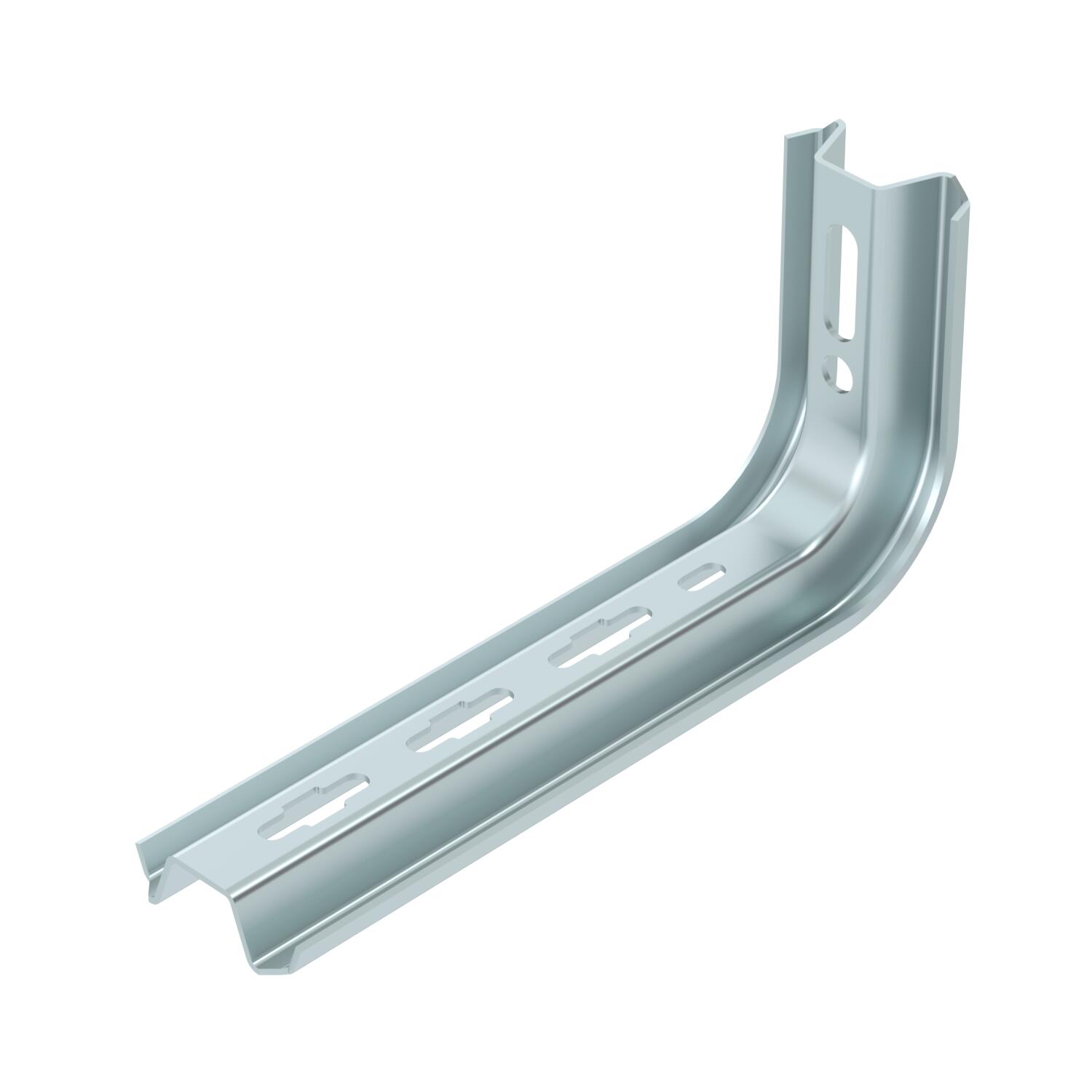

Montant TP/console murale et de pendard FS
Réf. 6364209 | EAN 4012196199099
- Description du produit
-
Description du produitProfilé TP à utiliser comme pendard léger sur les plafonds en béton horizontaux, longueur 145 à 645 mm. Jusqu'à la longueur de 345 mm, le profilé est également utilisé comme console murale ou de pendard légère.
En association avec la TPSA/ 145, il est possible de renforcer la tête avec deux points de fixation. Important ! Si le profilé est fixé au plafond ou s'il est vissé contre la tête pour la renforcer, il convient pour des raisons de stabilité d'utiliser systématiquement l'entretoise de type DS 4. Pour le montage des profilés avec chevauchement, il convient d'utiliser le boulon TRCC de type FRS 10/25 S. Pour le montage des profilés dos à dos (p. ex. renfort de tête), il convient d'utiliser la vis à tête hexagonale de type SKS 10/60.
-
- Caractéristiques techniques
-
Caractéristiques techniques

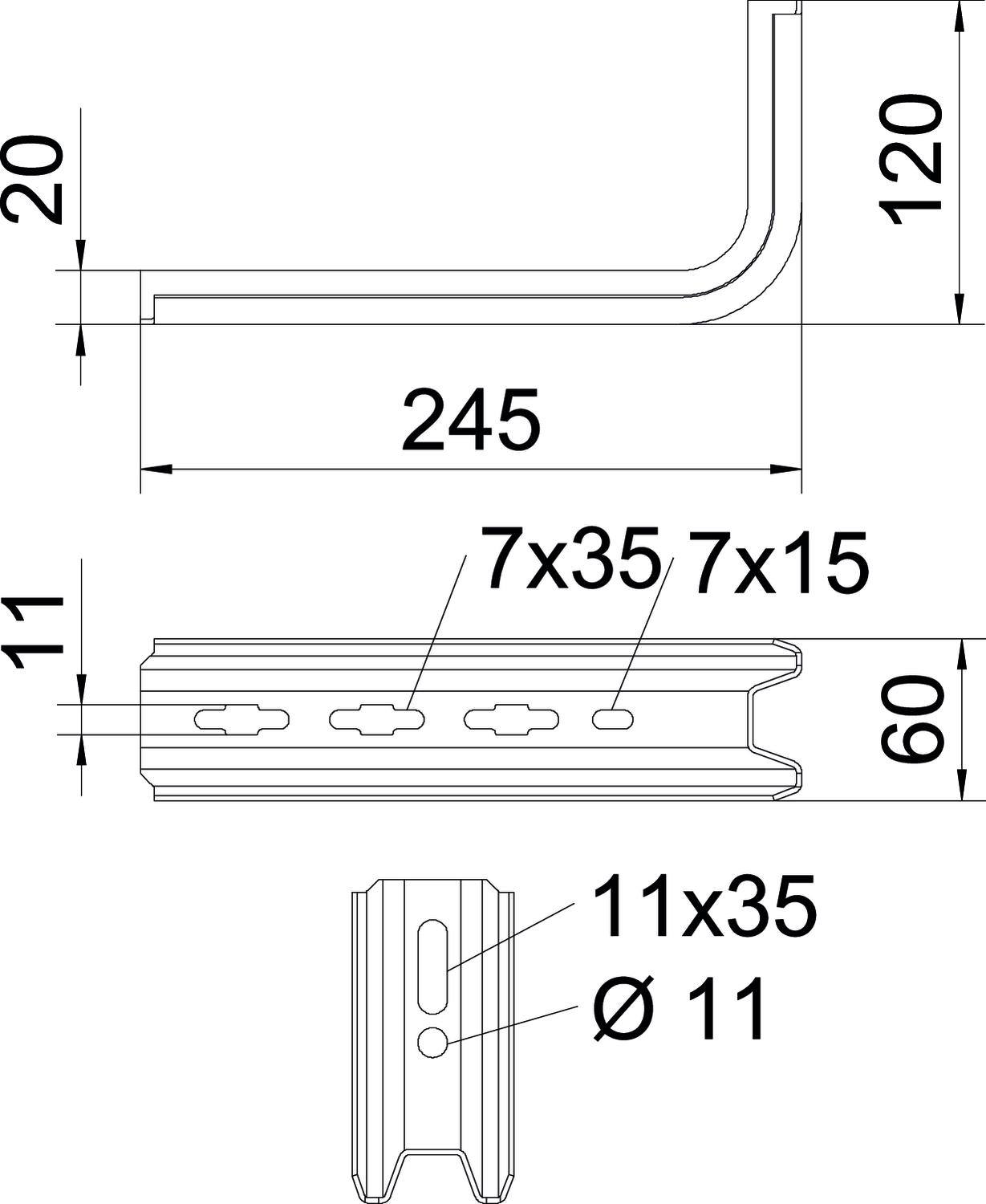

Acier inoxydable, teint non Cote B 60 mm Cote L 245 mm Couleur zinc Dimension B245mm Dimension H 120 mm Empreinte CO2 (GWP) du berceau à la porte 1,0808 kg CO2e / 1 Pièce F en kN 0,9 kN Hauteur 120 mm Largeur 60 mm Longueur 245 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 200 pourr largeur max. 200 mm Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge de la console TPSA
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection
TPS KS OR 6364625 10 Pièce
Entretoise FS
DS 4 FS 6416551 20 Pièce - Téléchargements
-
