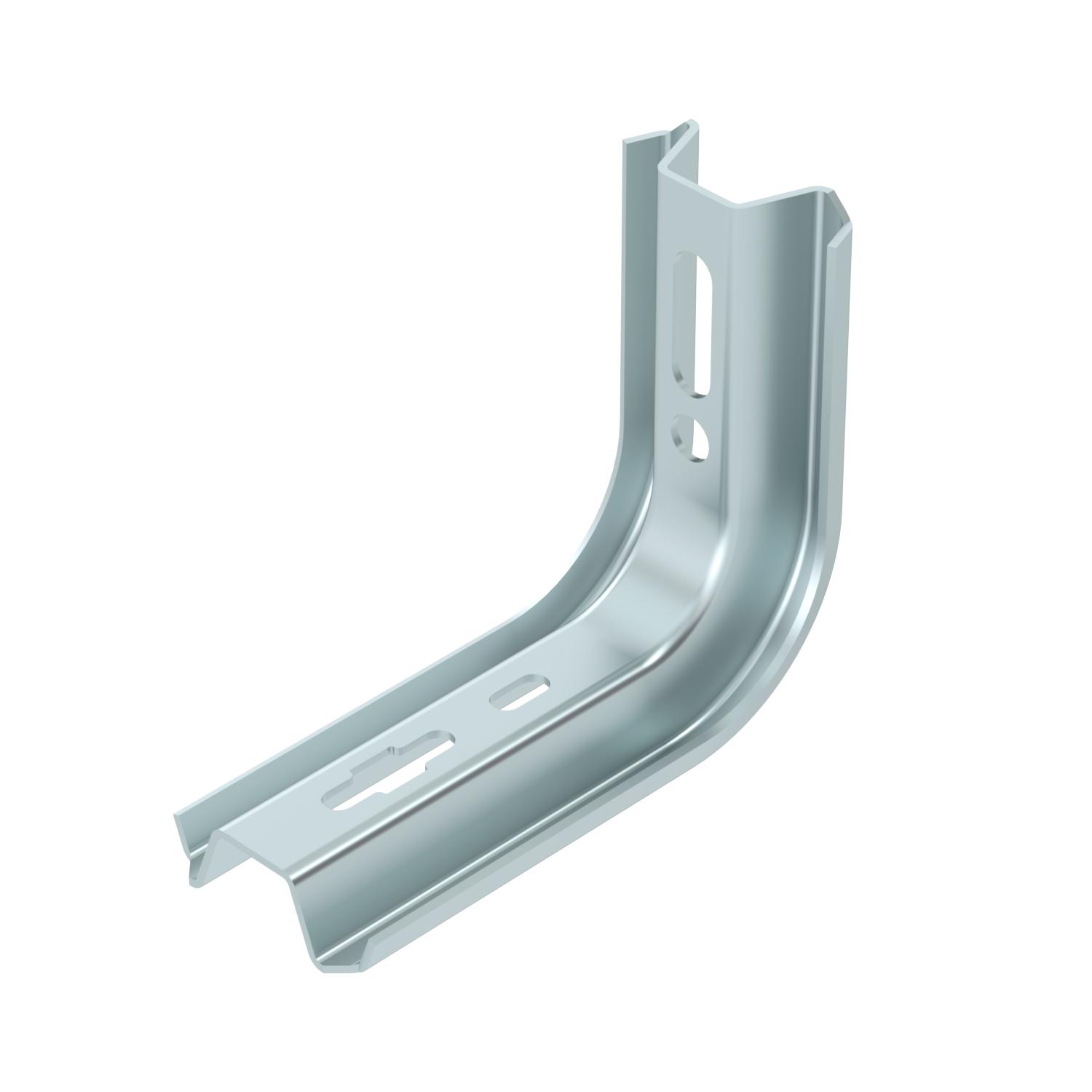

Montant TP/console murale et de pendard FS
Réf. 6364101 | EAN 4012196198979
- Description du produit
-
Description du produitMontant/console TP à fixer sur les plafonds en béton horizontaux et aux murs.
Si le profilé est fixé au plafond ou s'il est vissé contre la tête pour la renforcer, il convient pour des raisons de stabilité d'utiliser systématiquement l'entretoise de type DS 4.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 60 mm Cote L 145 mm Couleur zinc Dimension B145mm Dimension H 120 mm Empreinte CO2 (GWP) du berceau à la porte 0,7642 kg CO2e / 1 Pièce F en kN 1,5 kN Hauteur 120 mm Largeur 60 mm Longueur 145 mm Maintien en fonction non Matériau Acier Modèle Console murale et sur montant pour largeur min. 100 pourr largeur max. 100 mm Surface galvanisé par bande Caractéristiques techniques
Diagramme de charge de la console TPSA
-
Déflexion à la pointe de console avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Courbe de charge avec longueurs de console en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection
TPS KS OR 6364625 10 Pièce
Entretoise FS
DS 4 FS 6416551 20 Pièce - Téléchargements
-
Fiche technique TPSA 145 FS / 6364101 , 0.31MB , pdfDéclaration de conformité UE TPSA 145 FS / 6364101 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Déclaration de conformité TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Déclaration de conformité TPSA 145 FS / 6364101 , 0.12MB , pdfDéclaration environnementale de produits (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfInstructions de montage Instructions de montage Systèmes de pendards TP , 0.04MB , pdf
